Blendo Adroit – DOSATORE GRAVIMETRICO CONTINUO CON CONTROLLO GRAVIMETRICO DI ESTRUSIONE INTEGRATO

BLENDO ADROIT 1
freccia

Progettato per il dosaggio di granuli nei processi di estrusione in cui la precisione del dosaggio e una dispersione omogenea degli additivi sono requisiti imprescindibili. Insensibile alle vibrazioni, BLENDO ADROIT è stato progettato per essere facilmente installato sulla bocca d’alimentazione dell’estrusore in sostituzione della tramoggia di carico convenzionale oppure per l’installazione su mezzanino. Disponibile da 2 a 6 ingredienti e con portata massima fino a 200, 400, 800 e 1300 kg/h. La sua struttura modulare consente di aggiungere ulteriori stazioni di dosaggio anche dopo l’installazione.

MAGGIORI INFORMAZIONI
BLENDO ADROIT MODULARITY
  • Struttura modulare con 2, 3, 4, 5 o 6 ingredienti e modularità “fai da te” (aggiunta di stazioni anche dopo l’installazione).
  • Tramoggia di raccolta ad integrazione di peso per il controllo della portata gravimetrica o del fabbisogno dell’estrusore.
  • Celle di carico per la misurazione delle variazioni di peso (non utilizza sensori di livello capacitivi o a ultrasuoni).
BLENDO ADROIT CASCADE
  • Mescolatore a cascata per un’ottimale dispersione degli additivi, anche con ingredienti di differente peso specifico o granulometria.
BLENDO ADROIT INCLINED SCREW
  • Dosatori a vite inclinati per migliorare l’accuratezza di dosaggio e prevenire indesiderati fenomeni di ‘spillamento’; comandati in un ampio campo di velocità da motori brushless a trasmissione diretta (senza riduttore) con ampio range di rotazione.
BLENDO ADROIT SCREWS
  • Viti di dosaggio adatte per granuli e materiali di buona scorrevolezza.
BLENDO ADROIT HOPPER
  • Tutte le parti a contatto con gli ingredienti sono realizzate in acciaio inox satinato o in materiali e finiture di grado alimentare.
BLENDO ADROIT CABINET
  • Il quadro elettrico a bordo macchina non necessita di nessun spazio a pavimento e riduce i tempi d’installazione: l’intero cablaggio del dosatore è effettuato dal costruttore.
BLENDO ADROIT REFILL
  • Valvole refill integrate di serie, del tipo a serranda.
BLENDO ADROIT REMOVING SCREW
  • Viti di dosaggio facilmente accessibili senza l’utilizzo di attrezzi, per una pulizia rapida ed accurata.
  • Risparmio sui costi d’installazione. L’intero cablaggio del dosatore è effettuato dal costruttore.
BLENDO ADROIT MOTOR
  • Bocchello di scarico per un agevole e rapido svuotamento della tramoggia.
BLENDO ADROIT GATE
  • Serranda manuale che permette di ispezionare la vite di dosaggio senza svuotare la tramoggia.
BLENDO ADROIT MOTOR REMOVAL
  • Pratico ed agevole accesso a tutti i componenti.
BLENDO ADROIT CLEANING WINDOW
  • Tramogge di dosaggio con ampia finestra d’ispezione una per rapida ed efficace pulizia.
BLENDO ADROIT CALIBRATION WEIGHT
  • Kit di pesi campione dedicati per la calibrazione delle celle di carico.
blendo adroit_schema_intro

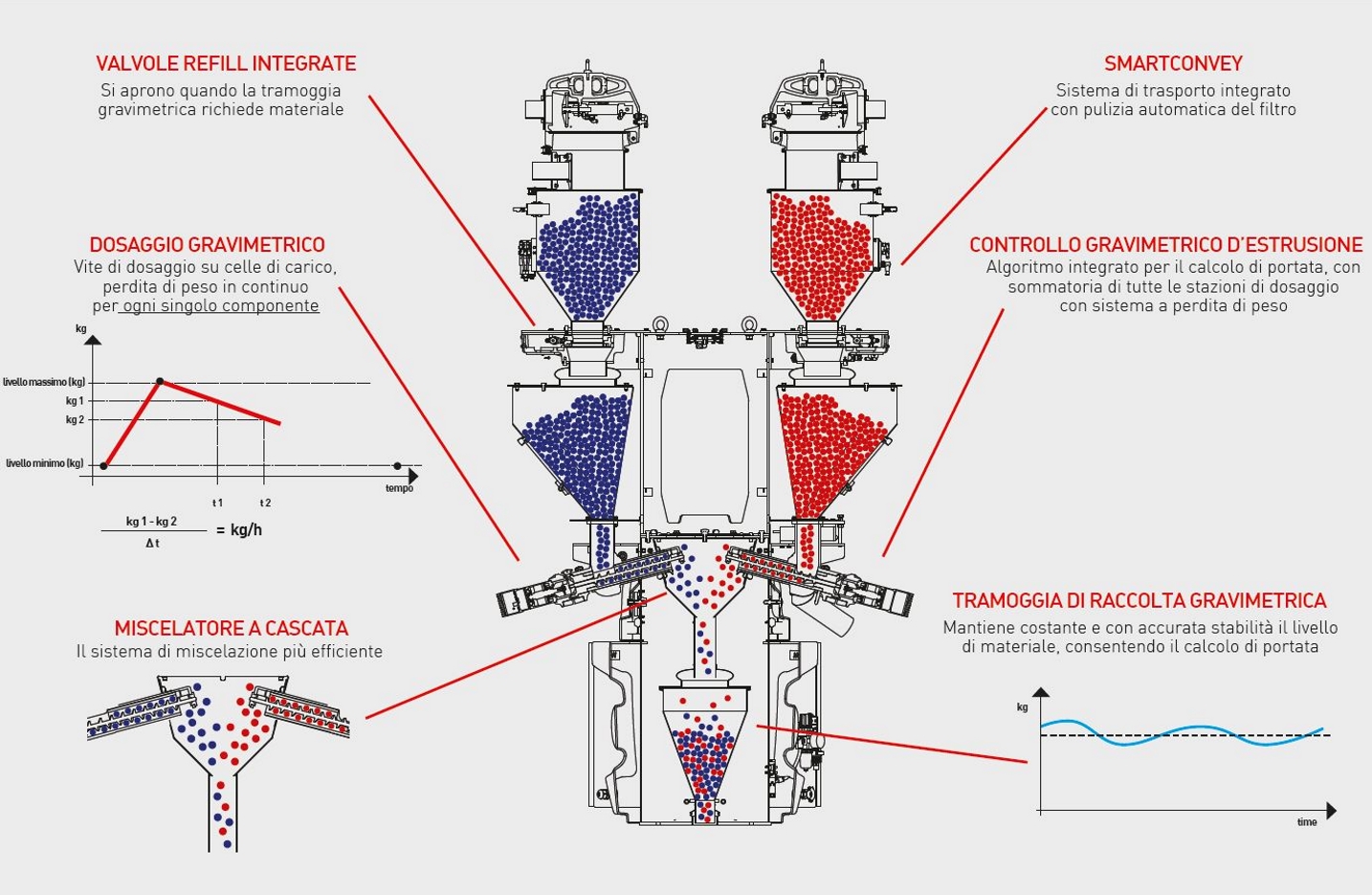

BLENDO ADROIT - FUNZIONAMENTO

OPERATIVITA’ DEL DOSATORE GRAVIMETRICO CONTINUO

  • Dosaggio preciso a perdita di peso in continuo.
  • Misura della perdita di peso di ogni ingrediente.
  • Tutti gli ingredienti vengono dosati simultaneamente tramite coclea direttamente nella tramoggia di raccolta ad integrazione di peso, attraverso il mescolatore a cascata.
  • Il peso del materiale dosato nella tramoggia di raccolta viene costantemente misurato per rilevare le variazioni di livello dovute a cambiamenti di portata dell’estrusore o al disallineamento tra la portata dei dosatori e quella dell’estrusore.
  • I dosatori sono controllati singolarmente per raggiungere e mantenere i rapporti di dosaggio preimpostati e per mantenere il livello prestabilito della tramoggia di raccolta.
  • Ne consegue che la portata di dosaggio è sempre allineata con quella della macchina di processo.

AZIONE DEL MESCOLATORE A CASCATA

  • Gli ingredienti vengono dosati simultaneamente, nella giusta proporzione, direttamente nel mescolatore a cascata dove, grazie al confluire dei flussi dei diversi ingredienti, si ottiene una miscela omogenea ed una perfetta dispersione degli additivi.
scema-install
  • Direttamente sulla bocca di estrusione
  • Su mezzanino, alimentando per gravità la tramoggia di carico della macchina di processo
BLENDO ADROIT SMART CONVEY

SISTEMA INTEGRATO DI CARICAMENTO CON VUOTO CENTRALIZZATO (SMARTCONVEY)

Sistema di caricamento pneumatico completamente automatico, facilmente gestito dalla stessa interfaccia impiegata per il dosatore gravimetrico. Una o più pompe aspiranti servono tutti i ricevitori installati sui dosatori Doteco. L’ associazione tra i ricevitori e le pompe è impostabile da configurazione. I ricevitori associati alla stessa pompa sono serviti uno alla volta, in una sequenza con priorità assegnata automaticamente dal dosatore gravimetrico. Il sistema integra una funzione di controllo attivo di caricamento per ridurre gli sprechi di materiale.

tronchetto_magn_p

TRONCHETTO ADATTATORE CON GRIGLIA MAGNETICA

  • Tronchetto adattatore con griglia magnetica estraibile a cassetto
tronchetto

TRONCHETTO ADATTATORE

  • Tronchetto adattatore a misura con bocchello di scarico e serranda manuale
Encoder-kit

ENCODER KIT

  • Richiesto quando viene fornito il controllo gravimetrico di estrusione, per la misurazione della velocità della linea.
tramoggia

TRAMOGGE DI PRESTOCCAGGIO

  • Disponibili anche per il montaggio a mezzanino.
DOTECO - DOSO-ST

DOSAGGIO DI ADDITIVI

  • Dosatore volumetrico per additivi, progettato per essere montato direttamente sul tronchetto, tra il dosatore e l’estrusore.

MAGGIORI INFORMAZIONI

networking

AMPIA GAMMA DI OPZIONI DI COLLEGAMENTO PER IL CONTROLLO REMOTO E L’ACQUISIZIONE DATI

  • OPC via Ethernet (singolo entry-point)
  • OPC via CanBus (singolo o multi entry-point)
  • ModBus TCP/IP (singolo entry-point)
  • S485/422 ModBus (singolo o multi entry-point)
  • Profibus (singolo o multi entry-point)
  • CanBus (singolo o multi entry-point)
  • Profinet (singolo entry-point)
  • Ethernet I/P (singolo entry point)

INTRODUZIONE AL NUOVO BLENDO ADROIT
