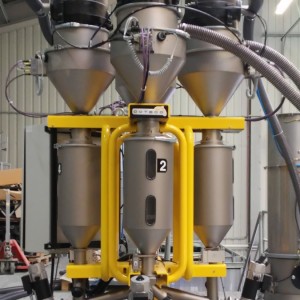

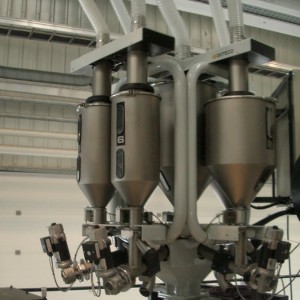

Compo – Dosatore Gravimetrico Continuo

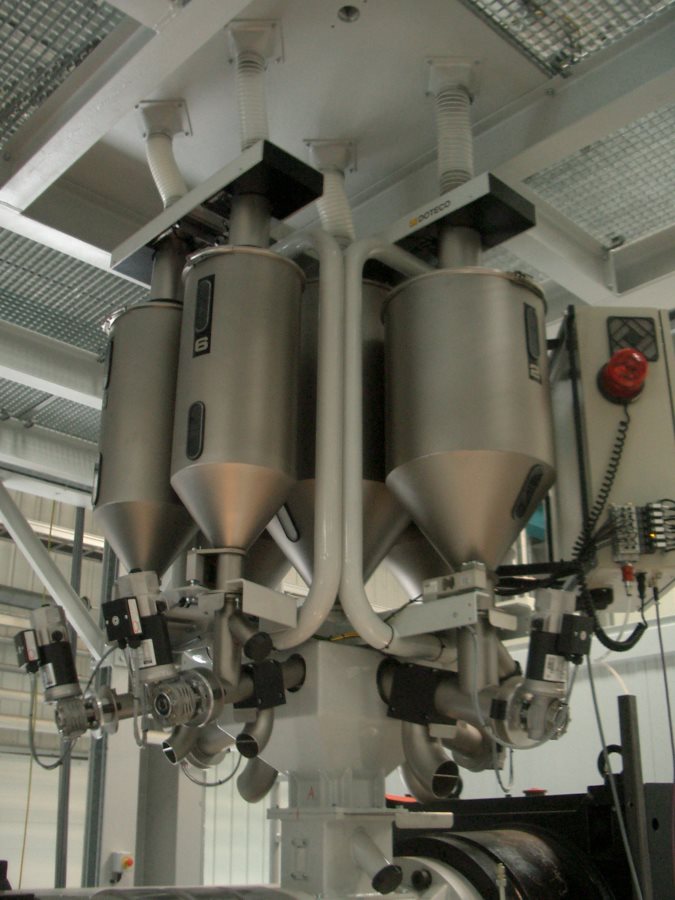

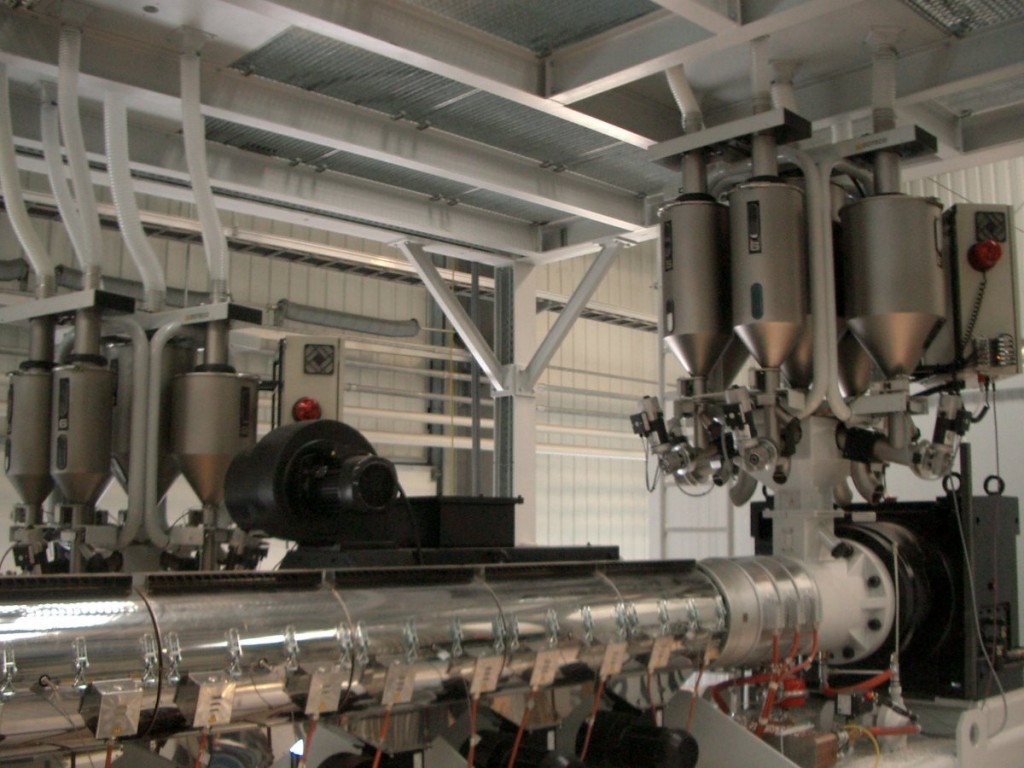

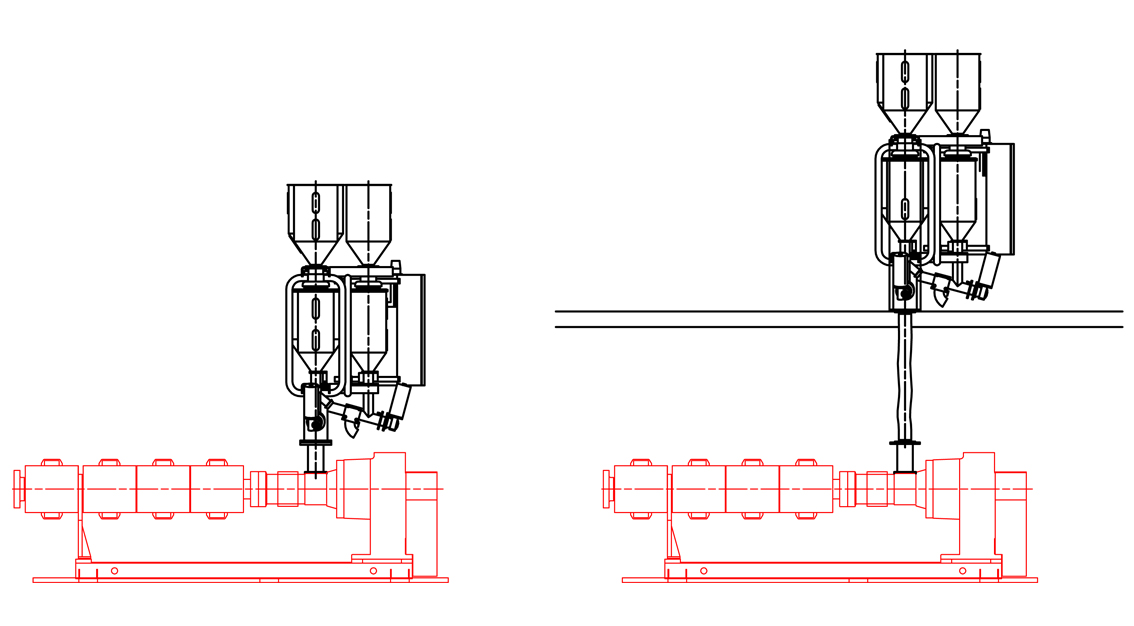

Dosatore gravimetrico continuo multi-ingrediente, progettato per il dosaggio di granuli nei processi di estrusione che richiedono un dosaggio regolare e preciso. Insensibile alle vibrazioni, COMPO è progettato per essere agevolmente installato direttamente sulla bocca d’alimentazione dell’estrusore, in sostituzione della tramoggia di carico convenzionale.

MAGGIORI INFORMAZIONI

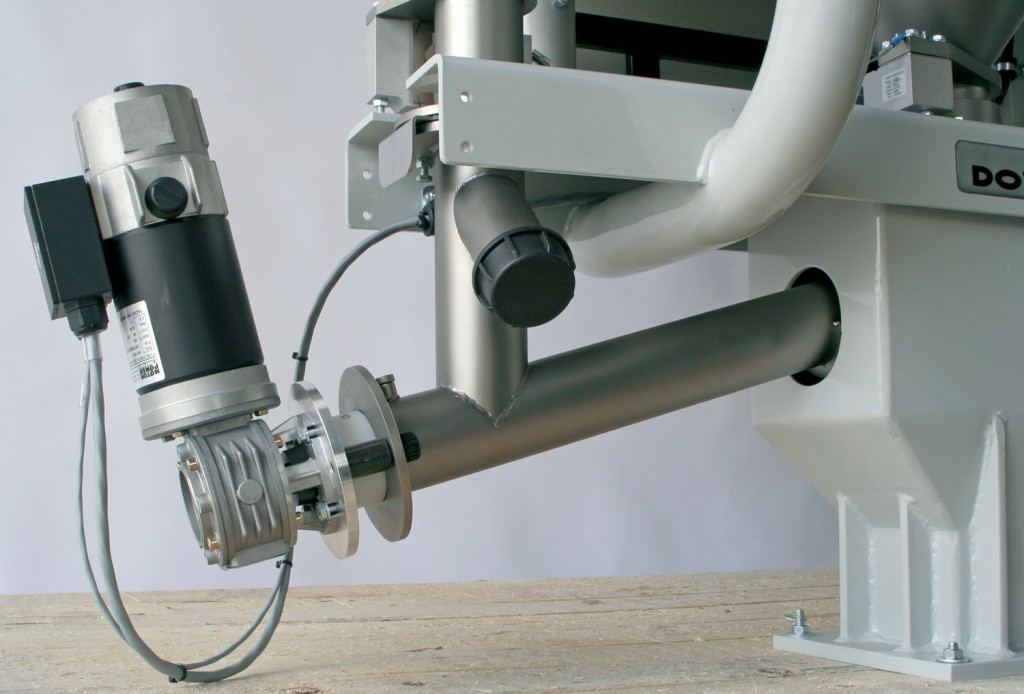

compo_motore_rid
  • COMPO è disponibile in 12 modelli: da 2, 3, 4 o 6 ingredienti, per portate fino a 150, 300, 600, 1000 e 2000 kg/h.
  • Dosatori a vite inclinati per migliorare l’accuratezza di dosaggio e prevenire indesiderati fenomeni di ‘spillamento’; comandati in un ampio campo di velocità da motori in corrente continua, con spazzole di lunga durata; regolazione di velocità in “closed loop”.
blendo_viti_dosaggio
  • Viti di dosaggio adatte per granuli o polveri di buona scorrevolezza.

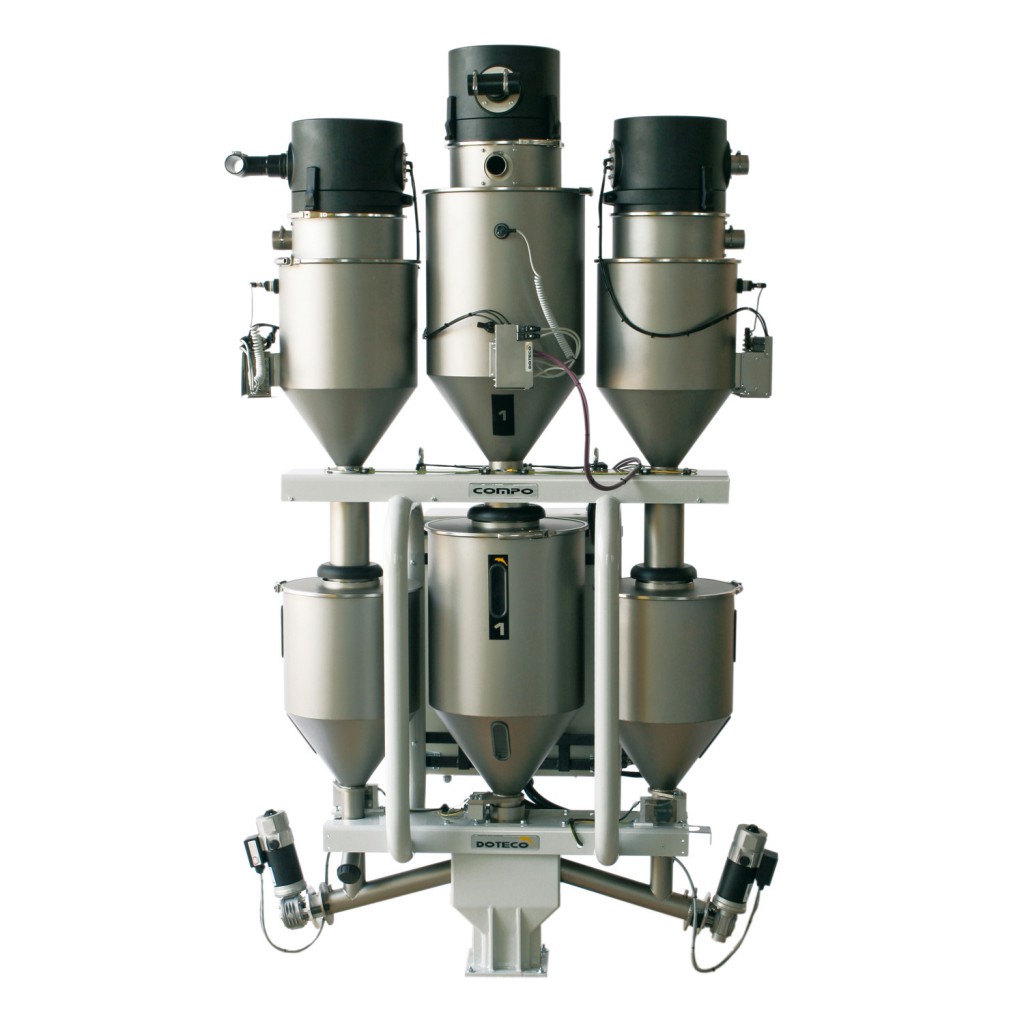

compo_ok
  • Tutte le parti a contatto con gli ingredienti sono realizzate in acciaio inox satinato o in materiali e finiture di grado alimentare.

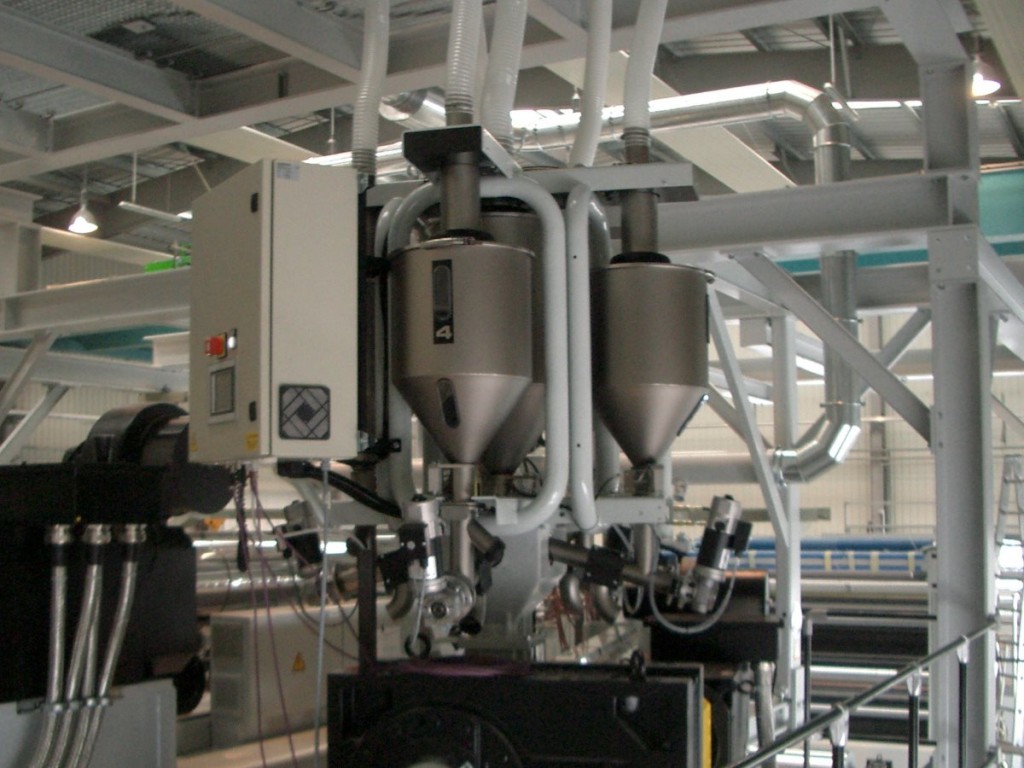

onboardpanel

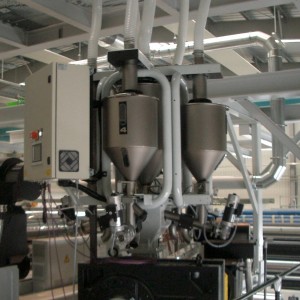

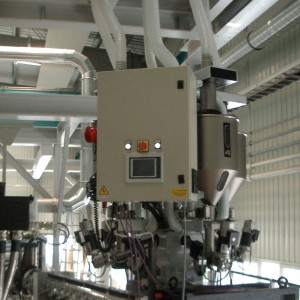

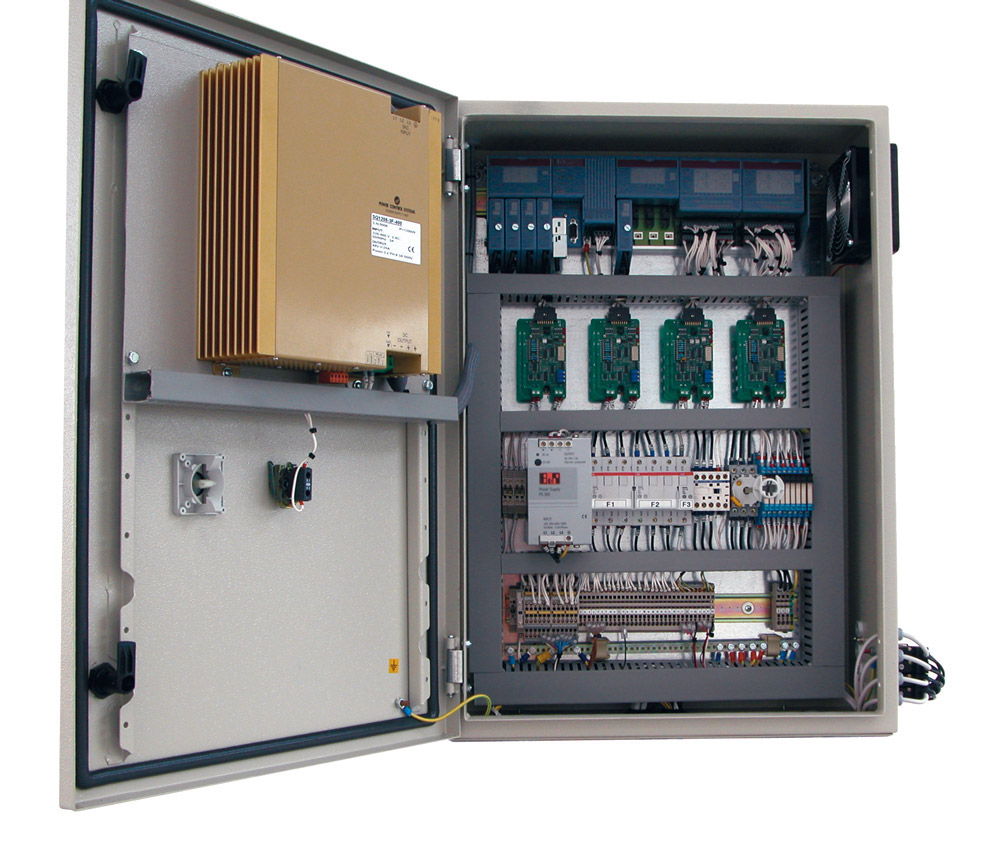

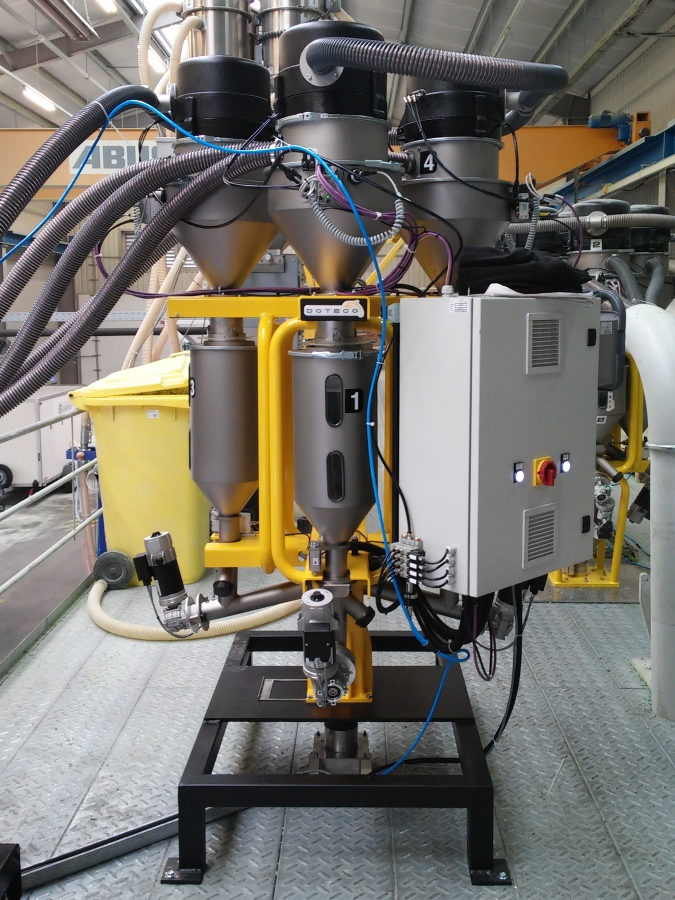

  • Quadro elettrico a bordo macchina; non necessita di nessun spazio a pavimento.
blendo_refill_valve
  • Valvole refill integrate di serie, del tipo a serranda.

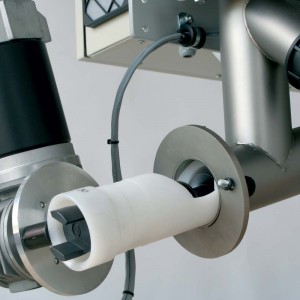

Practical-access-omponents_

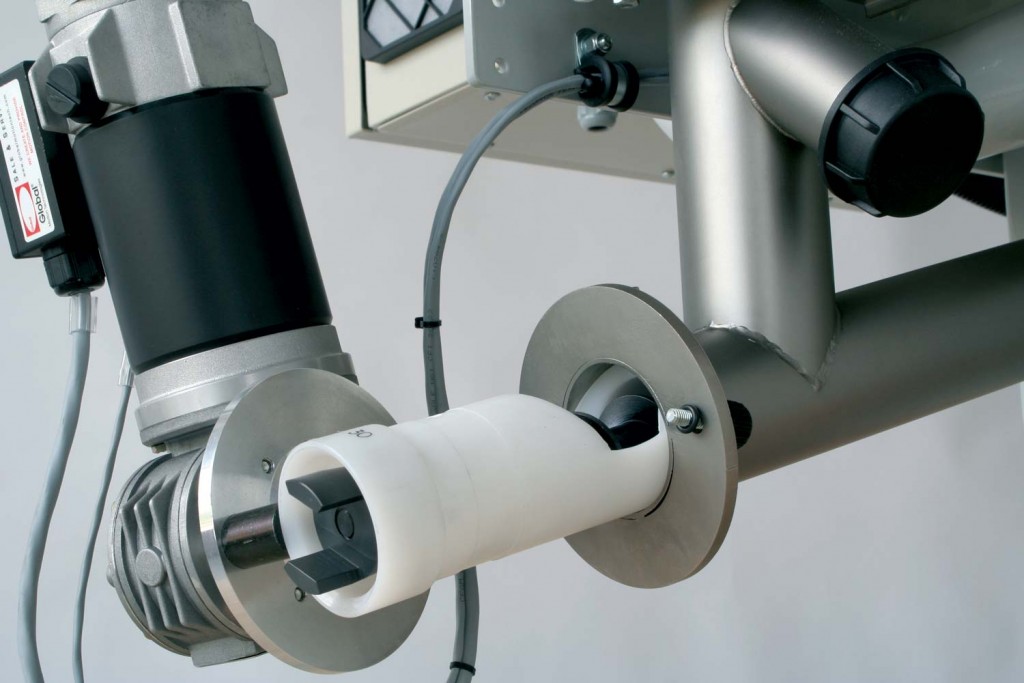

  • Viti di dosaggio facilmente accessibili senza l’utilizzo di attrezzi, per una pulizia rapida ed accurata.
  • Risparmio sui costi d’installazione. L’intero cablaggio del dosatore è effettuato dal costruttore.

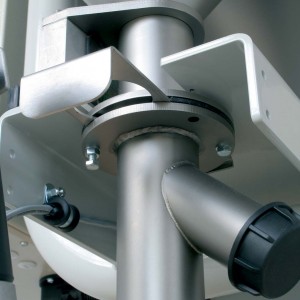

drainspot

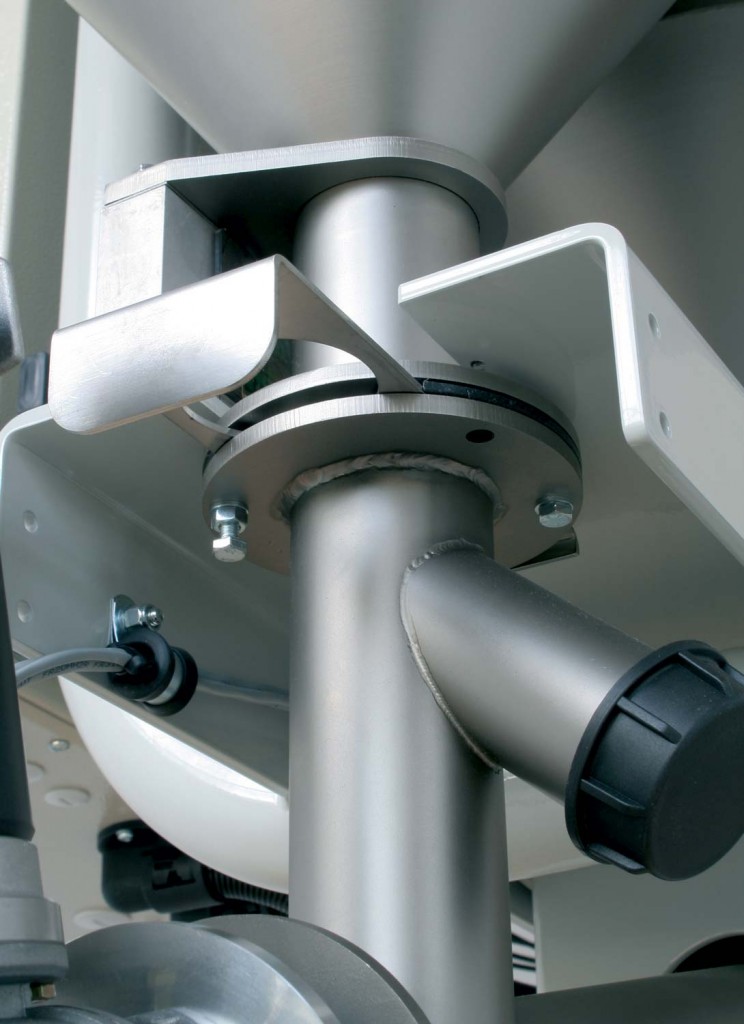

  • Bocchello di scarico per un agevole e rapido svuotamento della tramoggia
manualslitegate
  • Serranda manuale che permette di ispezionare la vite di dosaggio senza svuotare la tramoggia.
ring-clamp
  • Pratico ed agevole accesso a tutti i componenti.
blendo_visual_glass

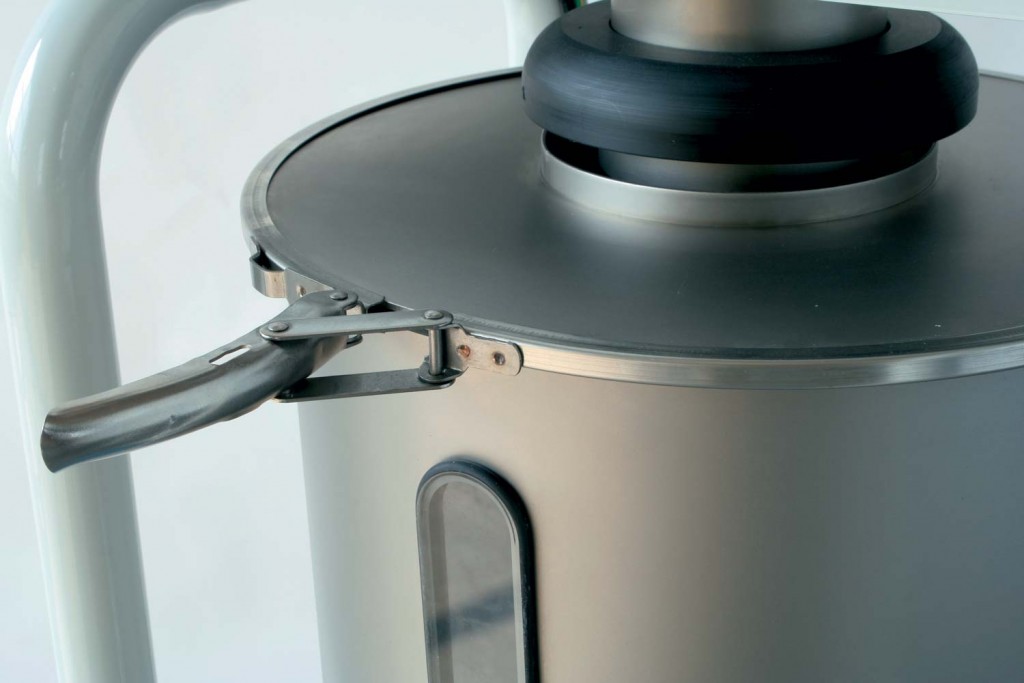

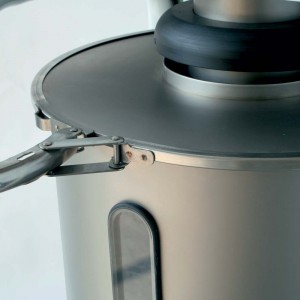

  • Tramogge di carico con spia d’ispezione per il controllo visivo del livello e fascetta a sgancio rapido per rimuovere il coperchio.
compo_self_structure

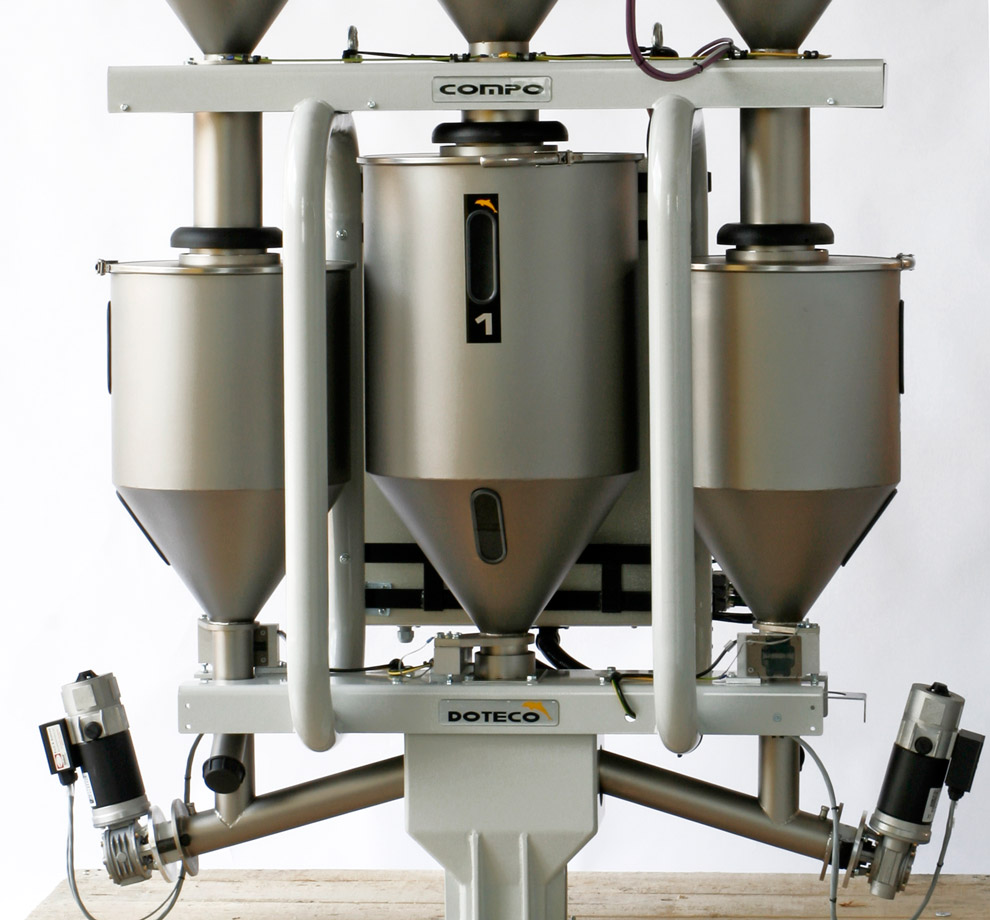

  • Struttura autoportante predisposta per l’installazione della tramoggia di pre-stoccaggio e/o di caricatore pneumatico senza necessità di supporti aggiuntivi.
pesicampione_P1050729

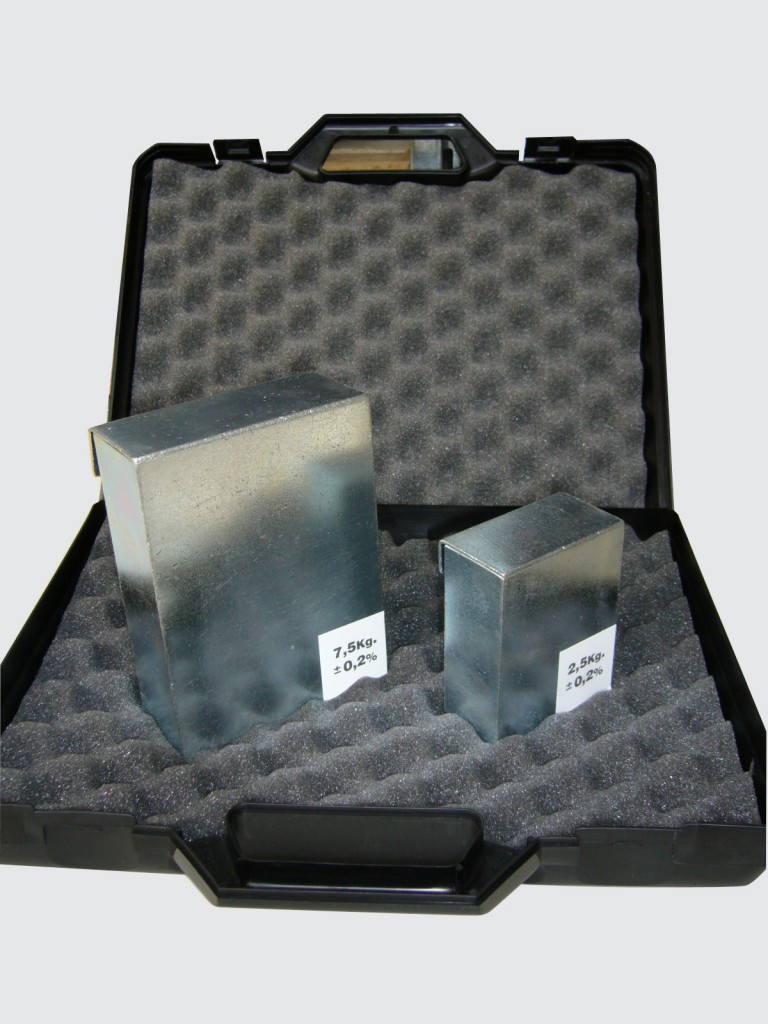

  • Kit peso campione dedicato per la calibrazione delle celle.

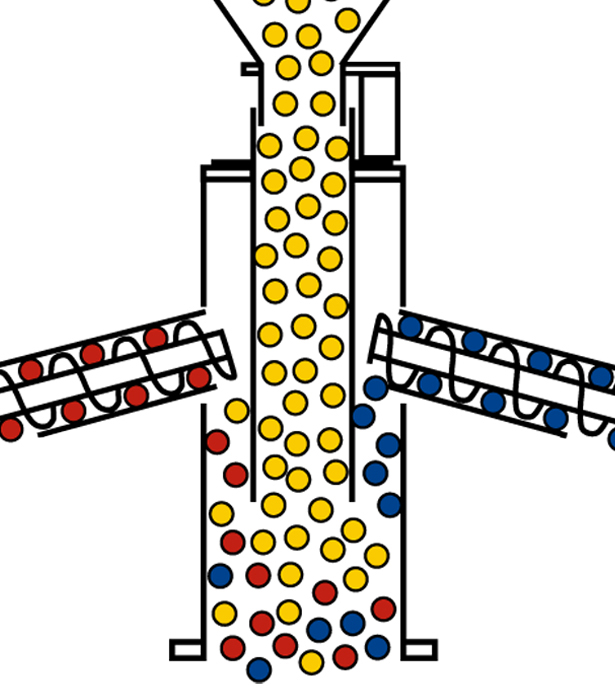

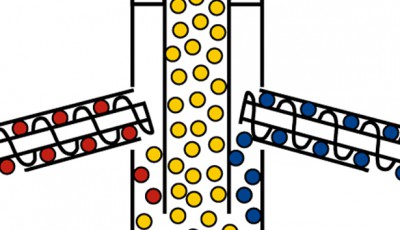

COMPO_disegno_operation_OK

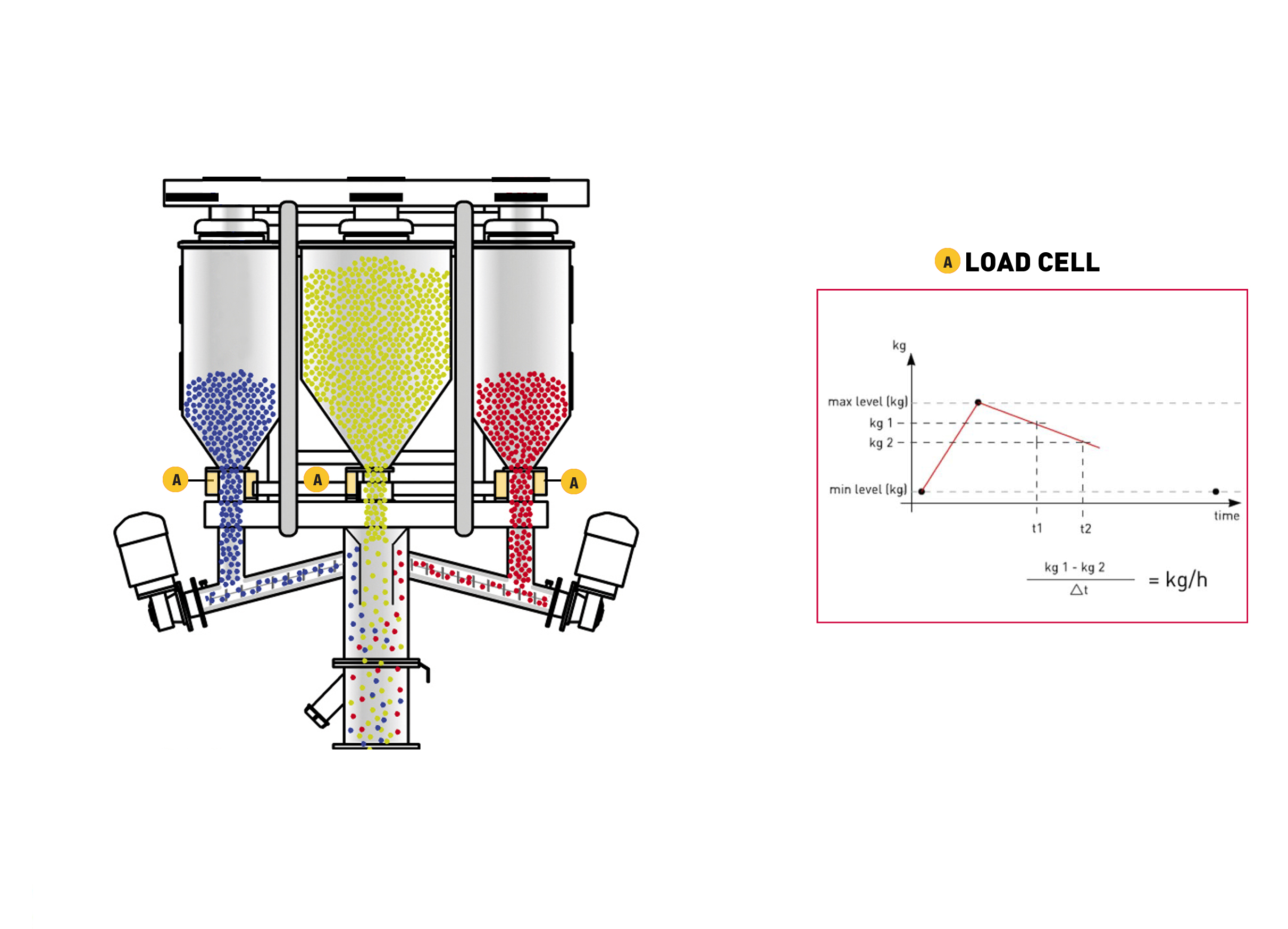

FUNZIONAMENTO DEL DOSATORE GRAVIMETRICO CONTINUO

  • Dosaggio a perdita di peso in continuo
  • Misura della perdita di peso dell’ingrediente principale
  • Misura della perdita di peso degli ingredienti secondari
  • Gli ingredienti secondari sono dosati contemporaneamente nel mixer statico dove si miscelano con l’ingrediente principale che, per gravità, defluisce dalla relativa tramoggia di carico.
  • I dosatori degli ingredienti secondari sono controllati singolarmente per raggiungere e mantenere il rapporto di dosaggio preimpostato con l’ingrediente principale. Ne consegue che la portata di dosaggio è sempre allineata con quella della macchina di processo.
compo_ok

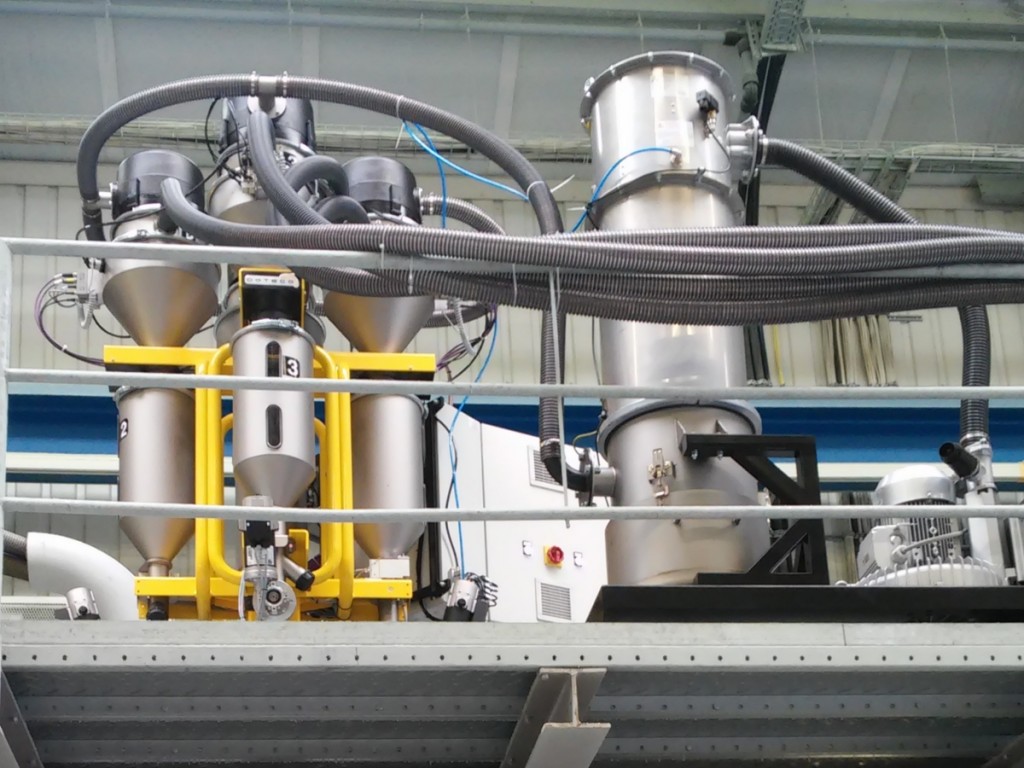

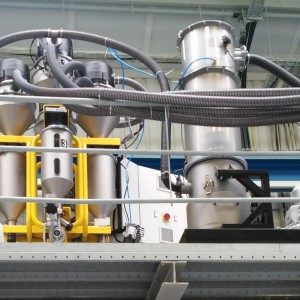

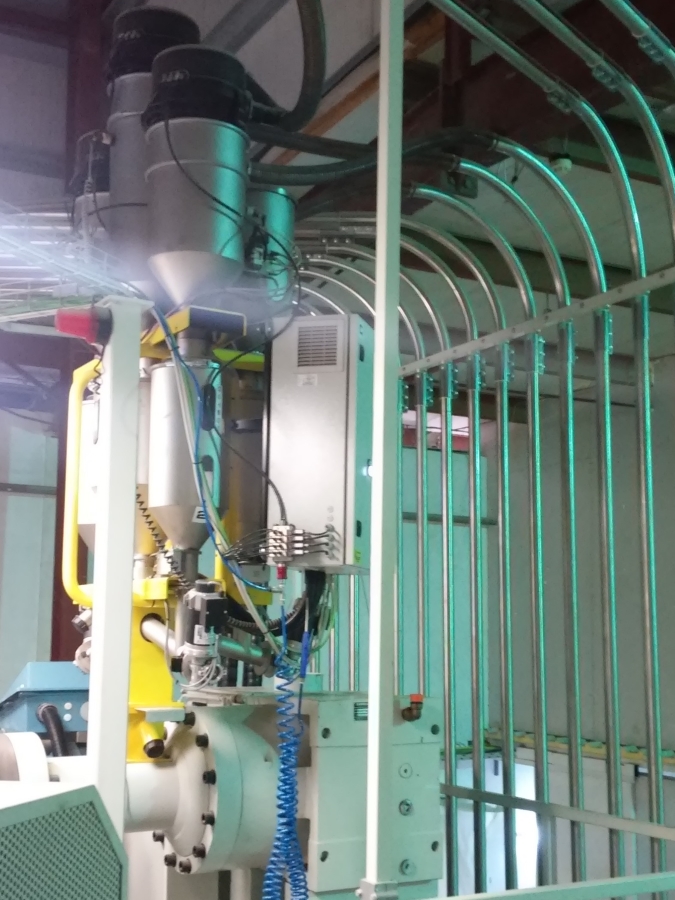

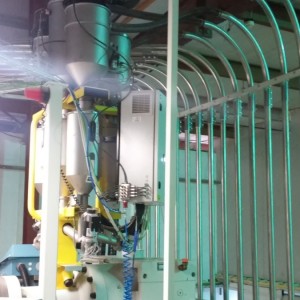

Sistema integrato di caricamento con vuoto centralizzato (SmartConvey)

Sistema di caricamento pneumatico completamente automatico, facilmente gestito dalla stessa interfaccia impiegata per il dosatore gravimetrico. Una o più pompe aspiranti servono tutti i ricevitori installati sui dosatori Doteco. L’associazione tra i ricevitori e le pompe è impostabile da configurazione. I ricevitori associati alla stessa pompa sono serviti uno alla volta, in una sequenza con priorità assegnata automaticamente dal dosatore gravimetrico. Il sistema integra una funzione di controllo attivo di caricamento per ridurre sprechi di materiale.

tronchetto_magn_p

Tronchetto adattatore

  • Con griglia magnetica estraibile su richiesta
tronchetto

Tronchetto adattatore

  • Realizzato a misura con bocchello di scarico e serranda manuale.
sensore

Sensore di minimo livello

  • Sensore capacitivo di minimo livello
  • Sensore a paletta di minimo livello in caso di prodotti macinati o a scaglie
Encoder-kit

Encoder kit

  • Richiesto quando viene fornito il controllo gravimetrico di estrusione, per la misurazione della velocità della linea.
tramoggia

Tramogge di prestoccaggio

  • Disponibili anche per montaggio su mezzanino.
DOTECO - DOSO-ST

Dosaggio di additivi

  • Dosatore volumetrico per additivi, progettato per essere montato direttamente sul tronchetto, tra il dosatore e l’estrusore.

MAGGIORI INFORMAZIONI

sonde

Sonde per aspirazione di materiali

  • Modelli differenti per assicurare un’aspirazione ottimale, indipendentemente dal peso specifico apparente.

MAGGIORI INFORMAZIONI

AMPIA GAMMA DI OPZIONI DI COLLEGAMENTO PER IL CONTROLLO REMOTO E L’ACQUISIZIONE DATI



  • OPC via Ethernet (singolo entry-point)
  • OPC via CanBus (singolo o multi entry-point)
  • ModBus TCP/IP (singolo entry-point)
  • RS485/422 ModBus (singolo o multi entry-point)
  • Profibus (singolo o multi entry-point)
  • CanBus (singolo o multi entry-point)
  • Profinet (singolo entry-point)
  • Ethernet I/P (singolo entry point)
