Grado Adroit – Dosatore batch ad aumento di peso

grado adroit
freccia

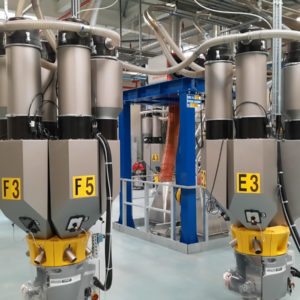

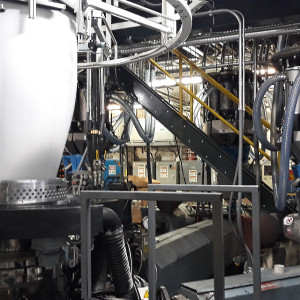

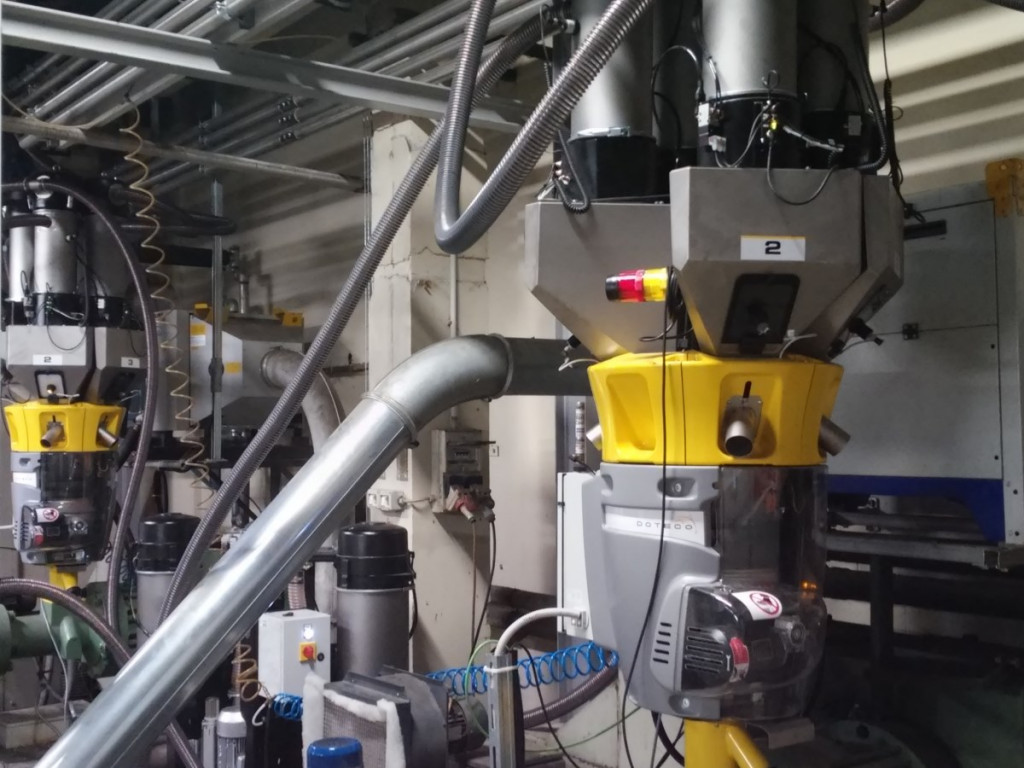

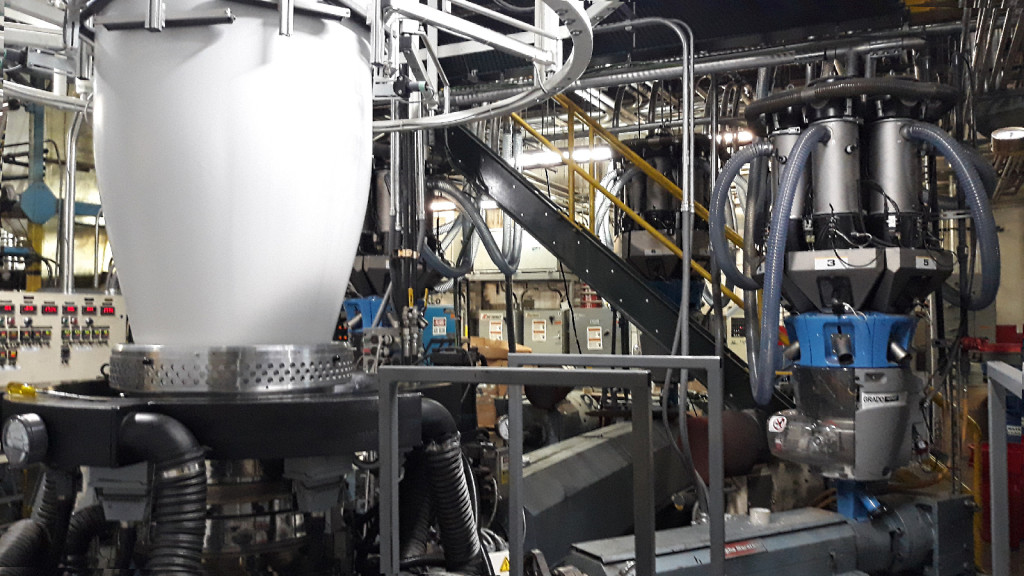

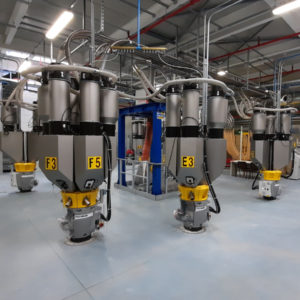

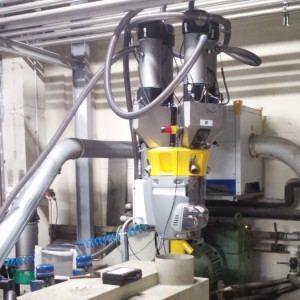

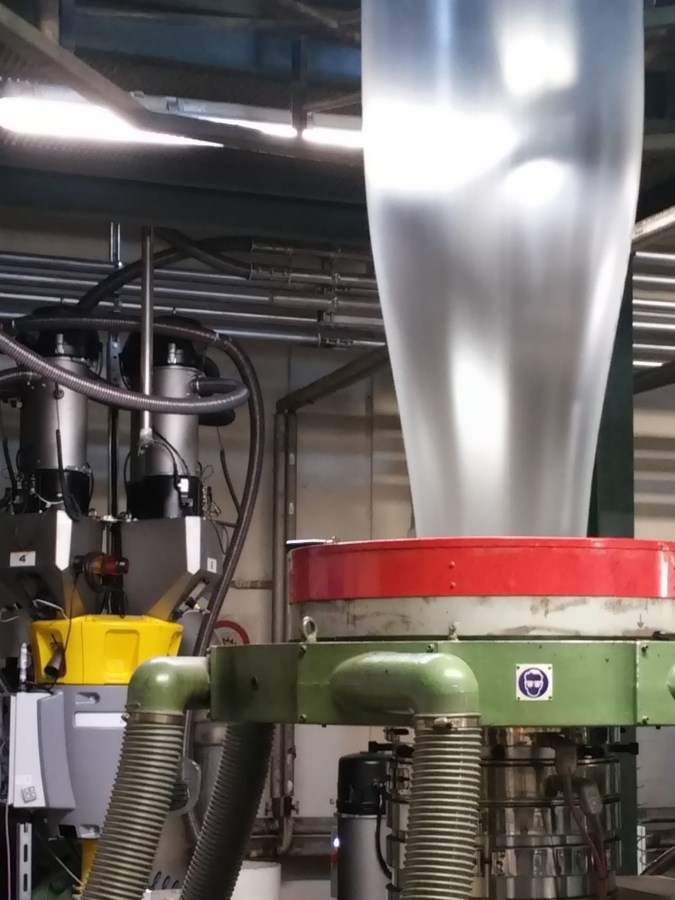

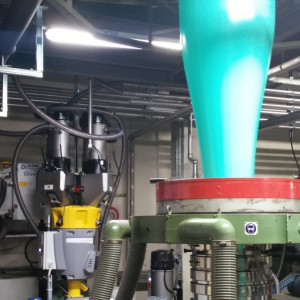

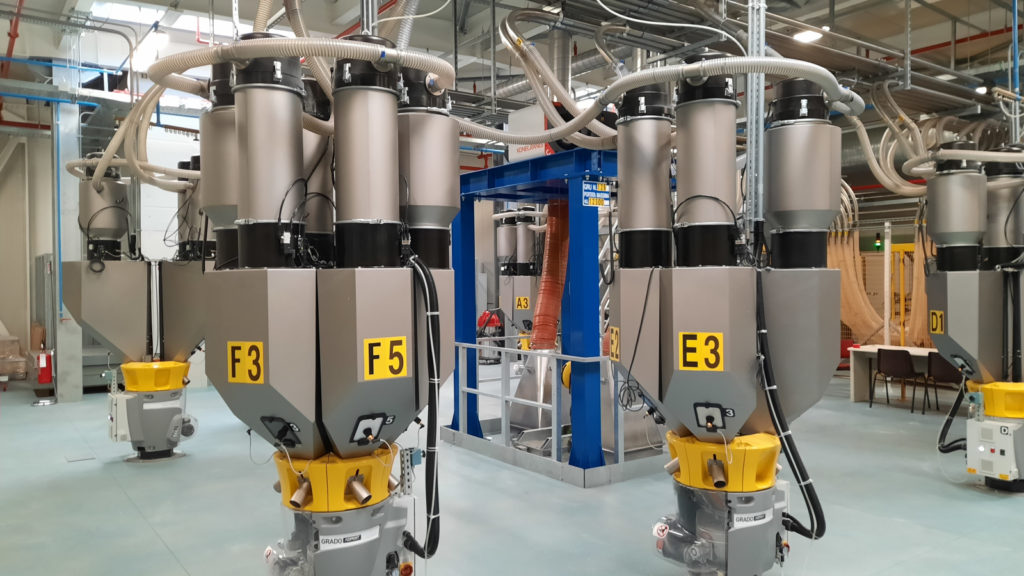

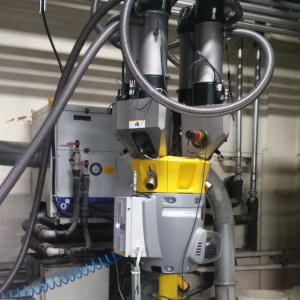

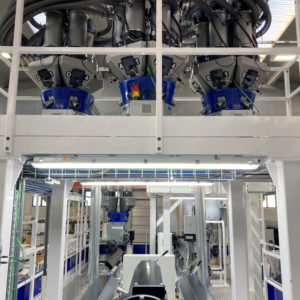

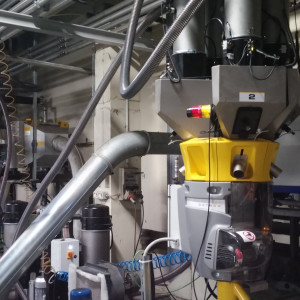

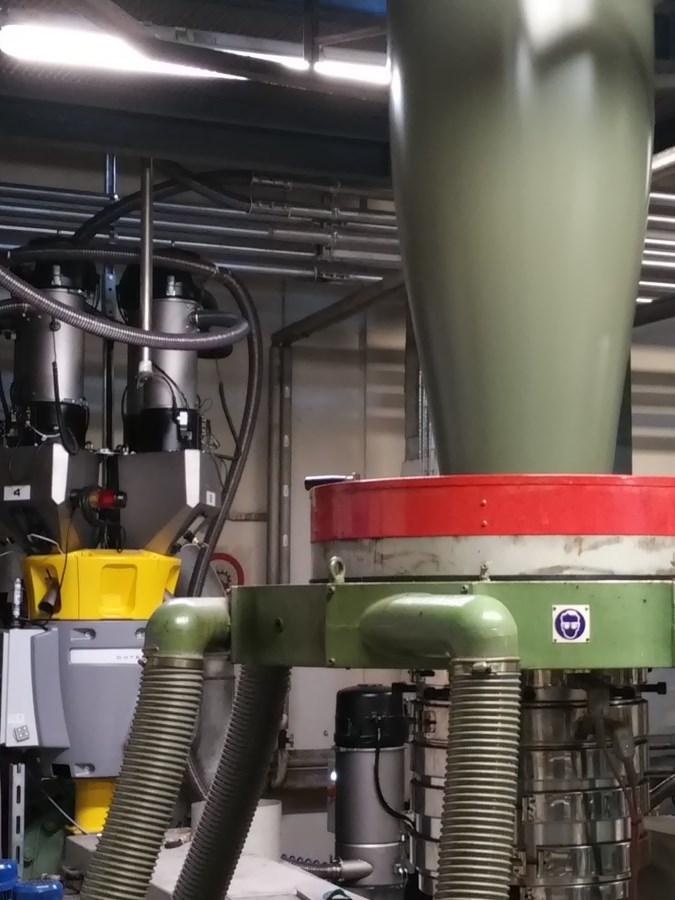

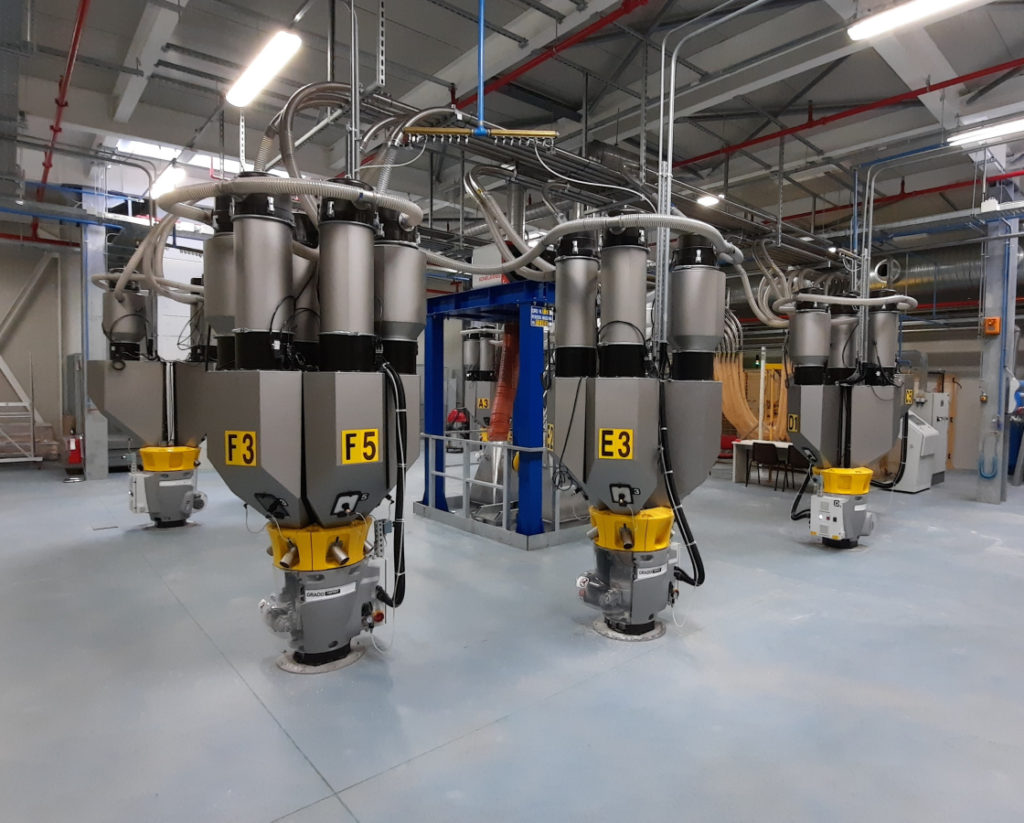

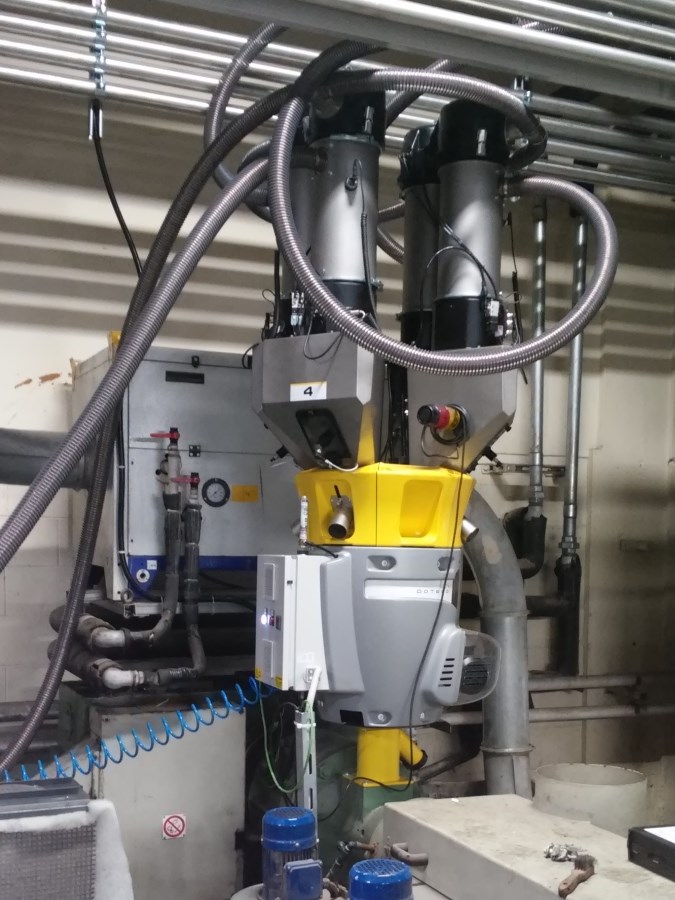

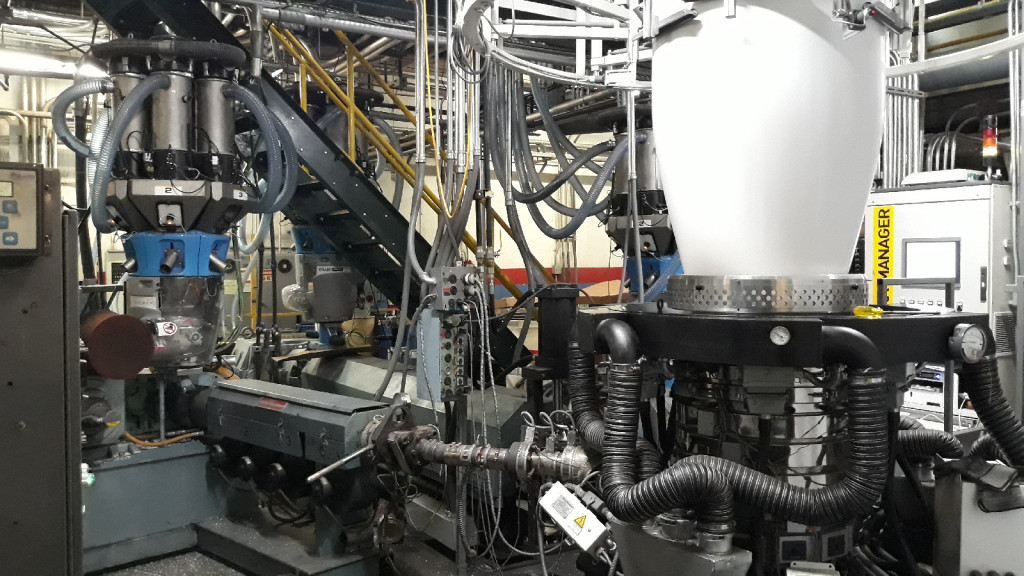

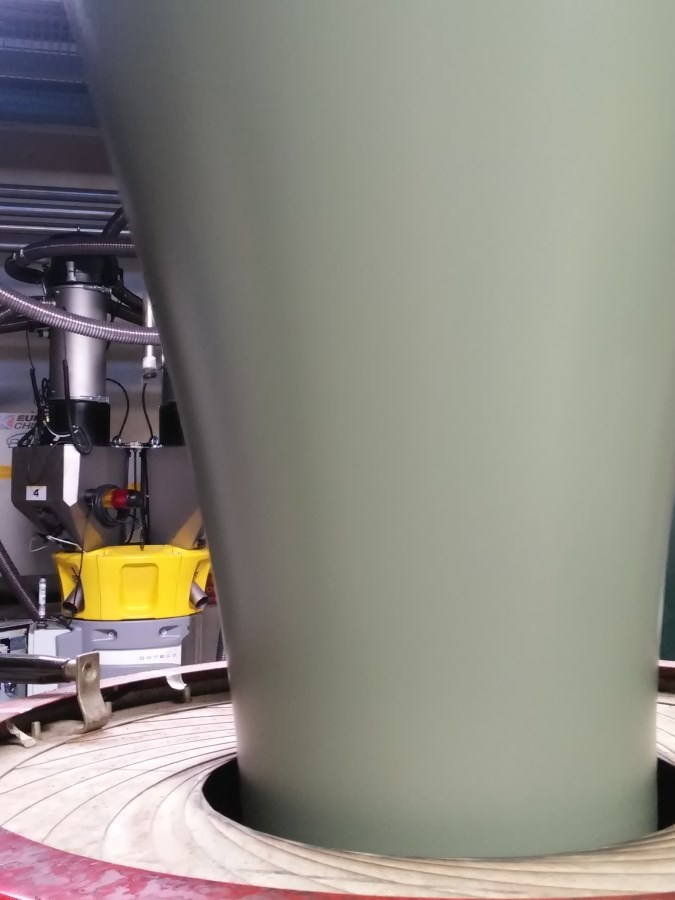

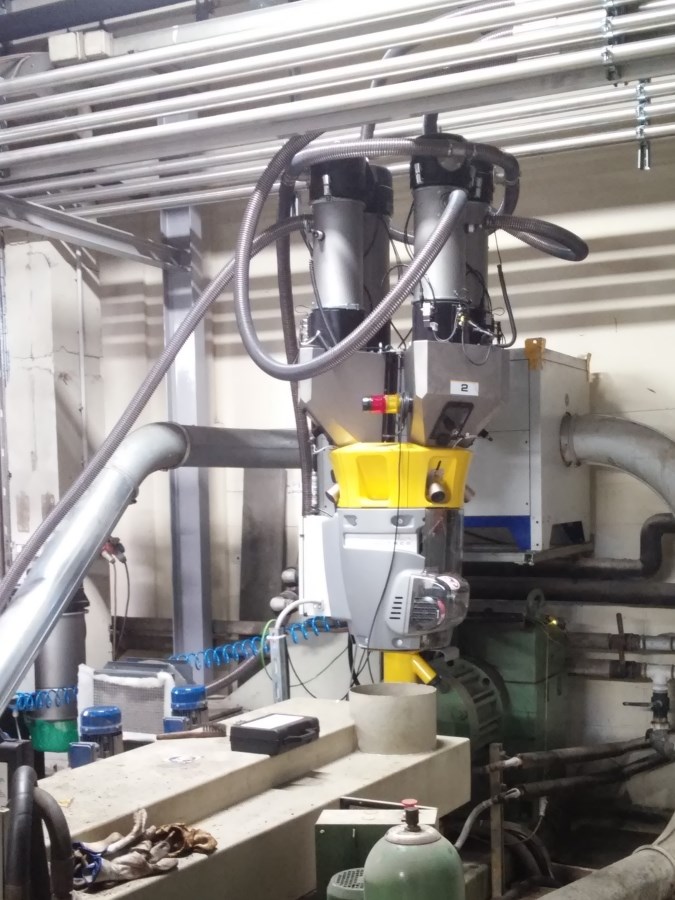

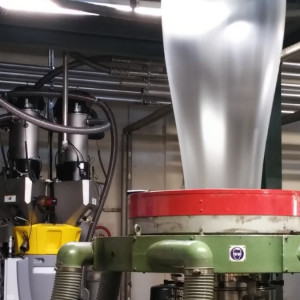

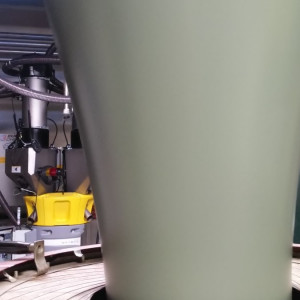

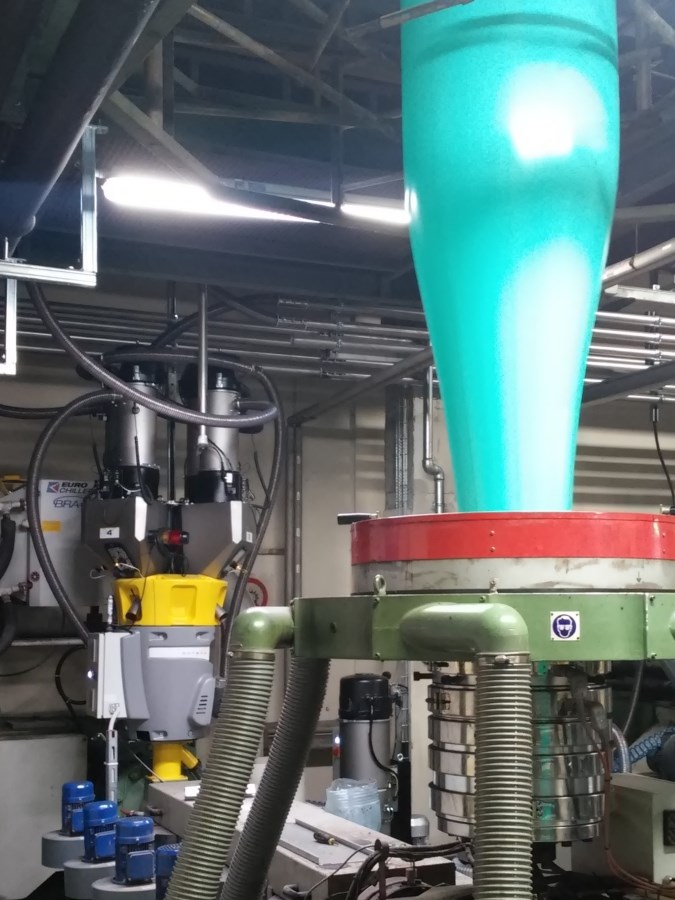

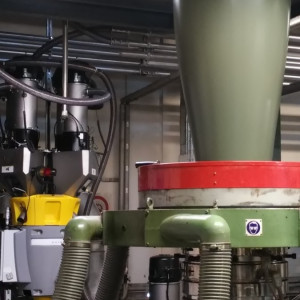

Dosatore gravimetrico a batch, progettato per miscelare granuli di buona scorrevolezza nei processi in cui un dosaggio preciso e ripetibile e un’efficace miscelazione sono requisiti imprescindibili. Insensibile alle vibrazioni, GRADO ADROIT è stato progettato per essere agevolmente installato direttamente sulla bocca d’alimentazione della macchina di processo, su di un soppalco o su di una tramoggia di accumulo da pavimento, per alimentare una più macchine.

MAGGIORI INFORMAZIONI
ELEVATA QUALITÀ DI PROGETTAZIONE PER SODDISFARE REQUISITI DI PROCESSO PIÙ RIGOROSI
  • Struttura completamente modulare
  • Cambio degli ingredienti senza necessità di arrestare e “smontare” la macchina
  • Accesso pratico e agevole a tutte le parti per la manutenzione o per una pulizia rapida e accurata
  • Bocchello di scarico per un agevole e rapido svuotamento della tramoggia
  • Spie d’ispezione per una veloce rimozione di polvere o residui di materiale e per il controllo visivo del livello
  • Mescolatore a fondo sferico completamente svuotabile per non lasciare tracce di materiale residuo
  • Taratura delle celle di carico completamente automatizzata, non sono necessari pesi campione
  • Semplice da utilizzare, basta impostare la percentuale di dosaggio



PROGETTAZIONE INSUPERABILE PER IL MASSIMO DELL’AFFIDABILITÀ
  • Numero di componenti ridotto al minimo
  • Componenti in fusione di alluminio, acciaio lavorato e plastica stampata progettati su specifiche Doteco. Nessun componente realizzato a mano.
  • Controllo mediante PLC di produttori leader nel mercato
  • Nuovo processo di fabbricazione: tempi di consegna più brevi



MAGGIORE PORTATA IN UN FORMATO COMPATTO
  • Il sistema di pesatura avanzato con elevata immunità ai disturbi riduce il tempo di pesatura
  • Miglioramento della portata grazie a cicli di pesatura più veloci



MAGGIORE ACCURATEZZA E PRECISIONE DI DOSAGGIO
  • Il perfezionamento delle dinamiche di controllo e della qualità della pesatura migliorano le prestazioni del processo



CAMERA DI MISCELAZIONE OPPORTUNAMENTE DIMENSIONATA PER UNA MIGLIORE UNIFORMITÀ DI DOSAGGIO
  • La capacità della camera di miscelazione a 3 batch garantisce il tempo di miscelazione corretto e migliora l’uniformità del dosaggio
  • Il fondo sferico del mescolatore motorizzato impedisce la formazione di zone di ristagno. L’aspo agitatore muove uniformemente tutta la massa di materiale, creando una miscela omogenea e prevenendo la formazione di “flussi preferenziali” che favorirebbero la separazione degli ingredienti con granulometria più fine, più pesanti, o più scorrevoli.

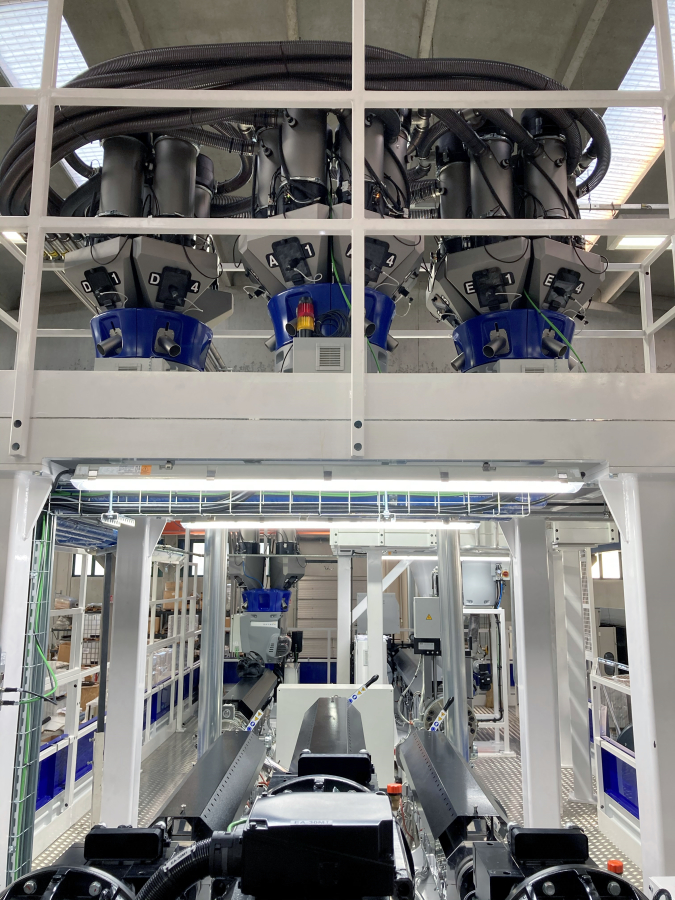

  • Struttura completamente modulare, da due a sei componenti
  • Struttura autoportante predisposta per l’installazione della tramoggia di pre-stoccaggio e/o di caricatore pneumatico senza necessità di supporti aggiuntivi
  • Tutte le parti a contatto con gli ingredienti sono realizzate in acciao inox satinato o in materiali e finiture di grado alimentare
  • Tramoggia individuale asportabile per ciascun ingrediente
  • Valvola dosatrice in attesa di brevetto, del tipo a serranda
  • Camera di miscelazione a fondo sferico con aspo rotante azionato da motore a corrente alternata, a funzionamento continuo o temporizzato
  • Miscelatore montato su cella di carico per la misurazione e il controllo di precisione della portata dell’estrusore
  • Quadro elettrico a bordo macchina, non necessita di spazio a pavimento
  • Celle di carico di tipo standard, sistema di pesatura ad alta risoluzione (convertitore A/D 16 bit) per una maggiore precisione analogica
  • Software sviluppato da Doteco
  • Segnalatore lampeggiante d’allarme e diagnostica in formato testo
  • Non necessita di manutenzione periodica
  • Quadro elettrico a bordo macchina, non necessita di nessun spazio a pavimento e riduce i d’installazione. L’intero cablaggio del dosatore è effettuato dal costruttore
  • Controllo gravimetrico di estrusione integrato (GraviLine), opzionale
  • Controllo del sistema di caricamento integrato (SmartConvey), opzionale
  • Ogni ingrediente è dosato, in sequenza, nella bilancia attraverso la serranda di dosaggio.
  • Al raggiungimento del peso prestabilito, un segnale attiva l’apertura della bilancia e scarica il contenuto del batch nel mescolatore.
Grado Adroit Options - foto 1

Sistema integrato di caricamento con vuoto centralizzato (SmartConvey)

Sistema di caricamento pneumatico completamente automatico, facilmente gestito dalla stessa interfaccia impiegata per il dosatore gravimetrico. Una o più pompe aspiranti servono tutti i ricevitori installati sui dosatori Doteco. L’ associazione tra i ricevitori e le pompe è impostabile da configurazione. I ricevitori associati alla stessa pompa sono serviti uno alla volta, in una sequenza con priorità assegnata automaticamente dal dosatore gravimetrico. Il sistema integra una funzione di controllo attivo di caricamento per ridurre gli sprechi di materiale.

tronchetto_magn_p

Tronchetto adattatore

  • Con griglia magnetica estraibile su richiesta
tronchetto

Tronchetto adattatore

  • Realizzato a misura con bocchello di scarico e serranda manuale.
sensore

Sensore di minimo

  • Sensore capacitivo di minimo livello
  • ensore a paletta di minimo livello in caso di prodotti macinati o a scaglie
Encoder-kit

Encoder kit

  • Richiesto quando viene fornito il controllo gravimetrico di estrusione, per la misurazione della velocità della linea.
Interfaccia incassata nel quadro elettrico_ resized

Interfaccia integrata

  • Interfaccia di comando integrata nel quadro elettrico.
DOTECO - DOSO-ST

Componenti di dosaggio laterale

  • Dosatore volumetrico per additivi progettato per essere installato, mediante un tronchetto di sollevamento, fra la tramoggia di carico della macchina di processo e la bocca dell’estrusore.

networking

AMPIA GAMMA DI OPZIONI DI COLLEGAMENTO PER IL CONTROLLO REMOTO E L’ACQUISIZIONE DATI

  • OPC via Ethernet (singolo entry-point)
  • OPC via CanBus (singolo o multi entry-point)
  • ModBus TCP/IP (singolo entry-point)
  • RS485/422 ModBus (singolo o multi entry-point)
  • Profibus (singolo o multi entry-point)
  • CanBus (singolo o multi entry-point)
  • Profinet (singolo entry-point)
  • Ethernet I/P (singolo entry point)
