NEW! VENTO – SISTEMA DI RAFFREDDAMENTO E CONTROLLO AUTOMATICO DELLO SPESSORE DEL FILM

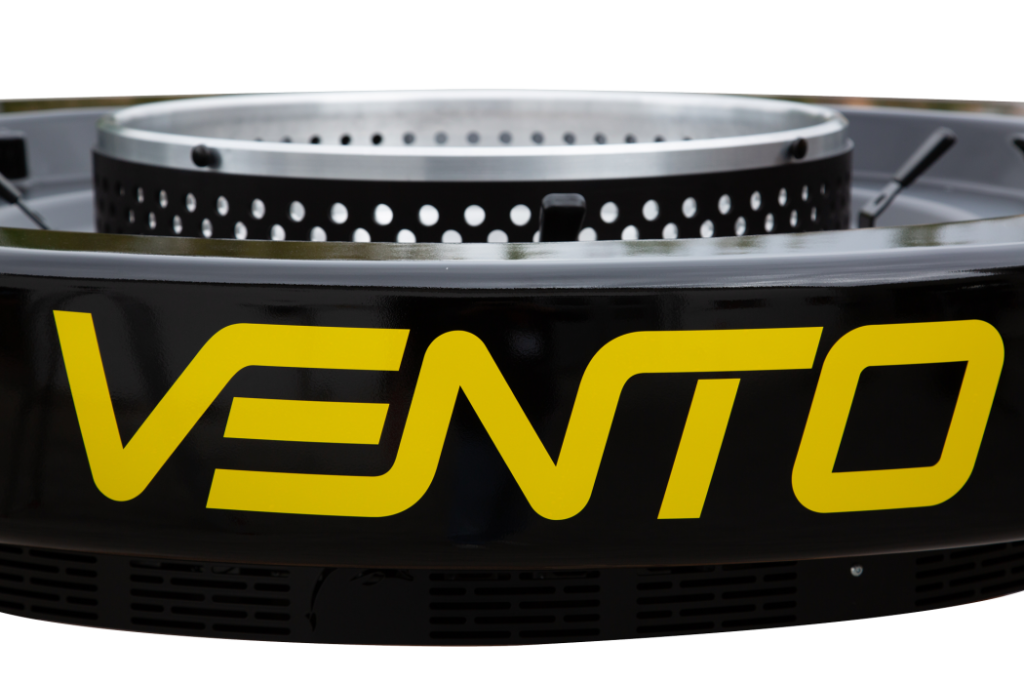

VENTO

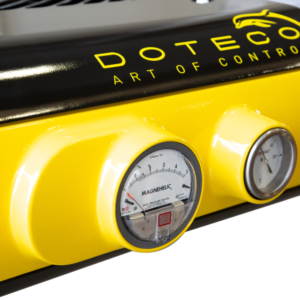

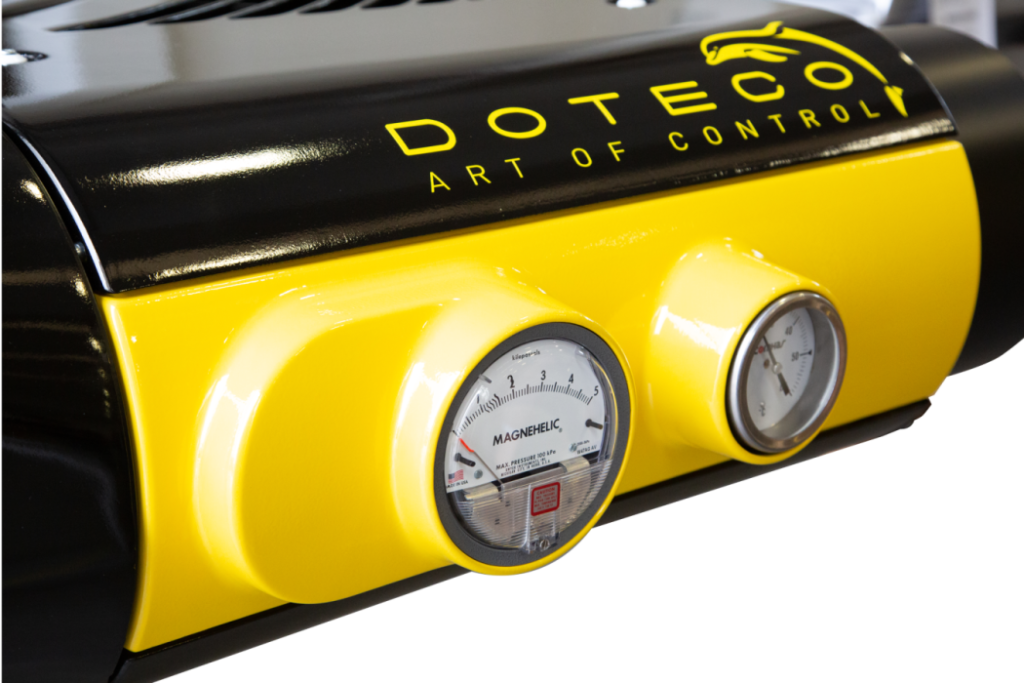

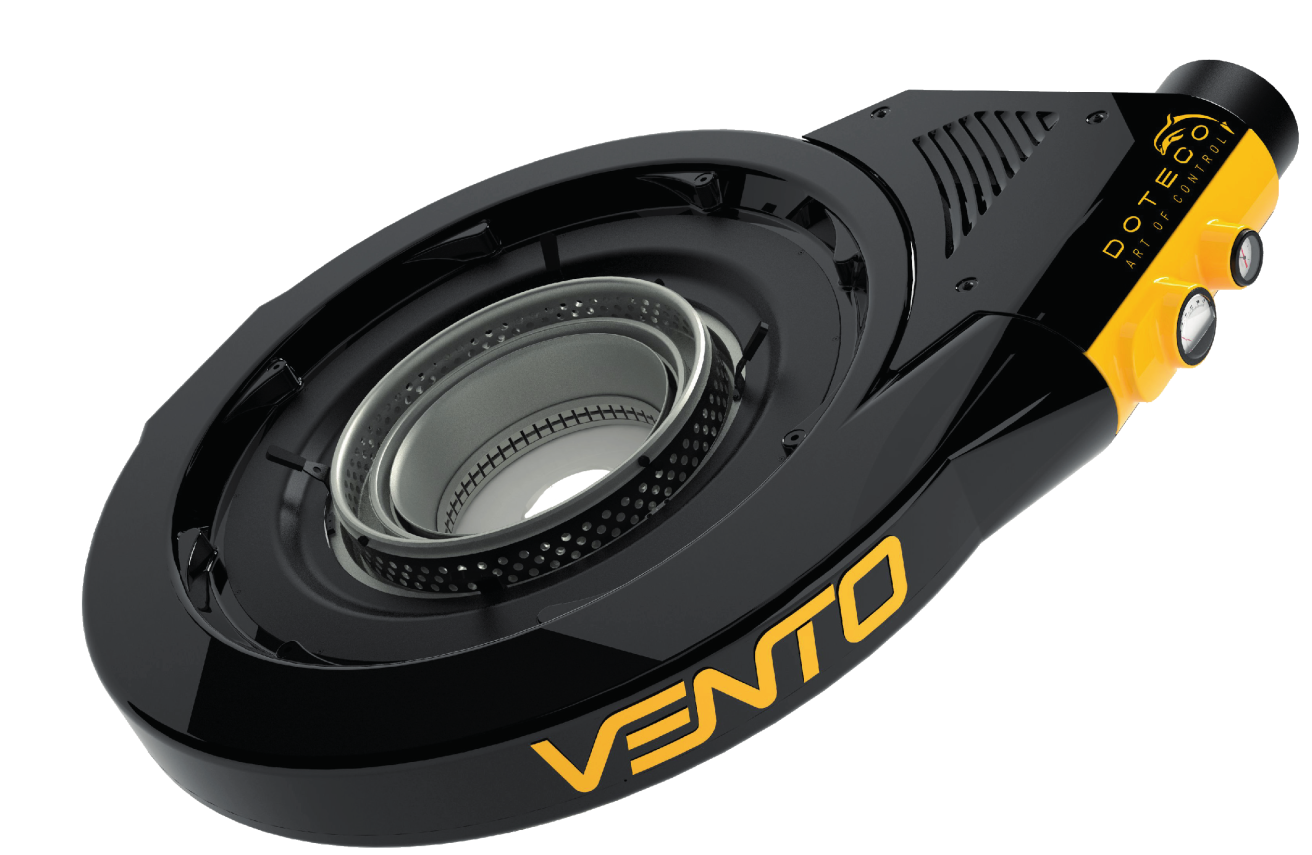

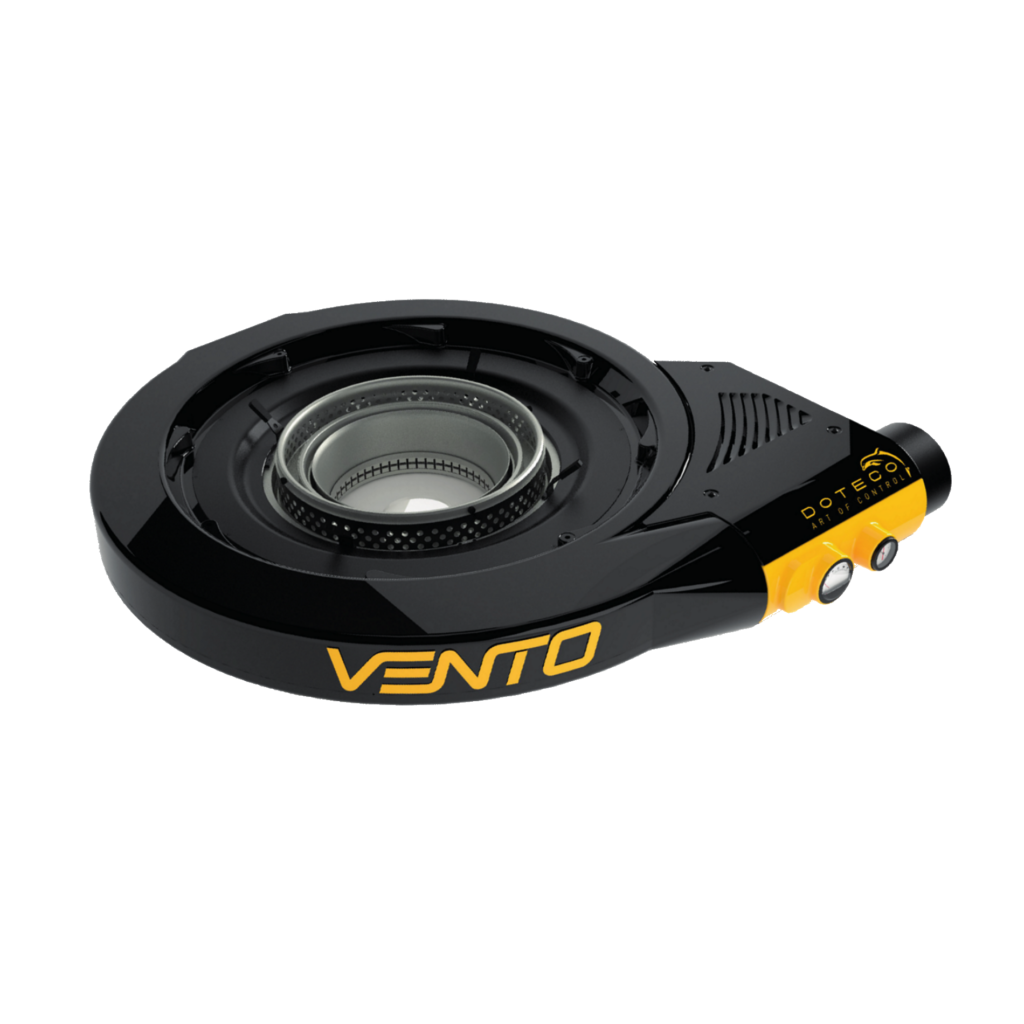

ANELLO AUTOMATICO

• Anello automatico a triplo flusso ad alte prestazioni.
• Ingresso dell’aria in mandata singolo, non necessita di distributori. Facile installazione, spazio e costi ridotti.
• Il design, in sinergia con l’ingresso singolo, riduce drasticamente le perdite di carico e le turbolenze, fornendo un raffreddamento omogeneo.
• L’aria per la correzione dello spessore viene gestita automaticamente da valvole controllate da servomotori con encoder che non richiedono nessuna taratura all’avvio. Elevata reattività per un’eccellente resa finale.

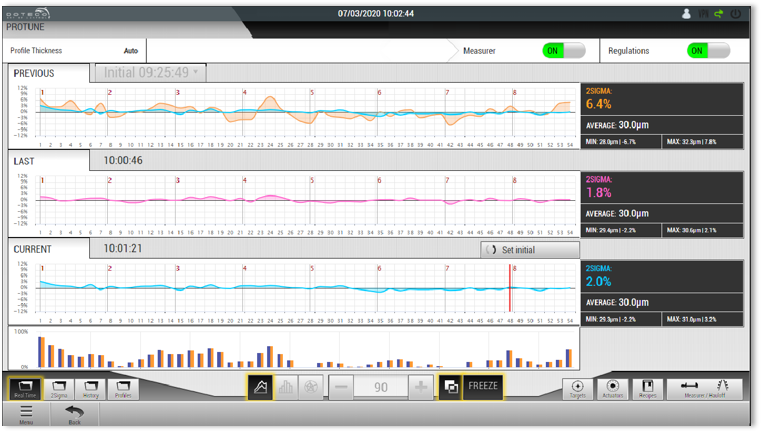

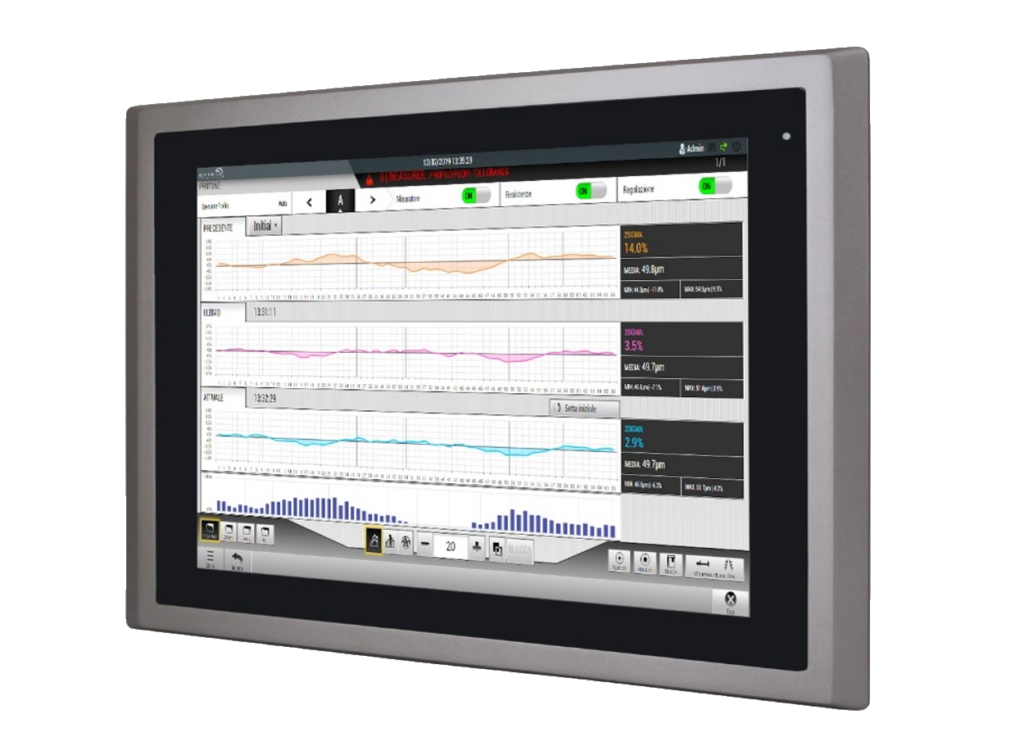

PROTUNE

SOFTWARE DI CONTROLLO

PROTUNE, il software di controllo dello spessore del film, è stato completamente riprogettato per una esperienza utente migliorata:

• Interfaccia chiara e intuitiva.
• Sviluppato in HTML 5.0.
• Supporto tecnico remoto incluso.
• Dettagliato sistema di notifiche ed allarmi
• Tre diversi tipi di grafici disponibili per la visualizzazione dell’andamento delle correzioni.
• Sistema di reportistica dati personalizzabile, per poter monitorare con accuratezza l’andamento delle prestazioni nel tempo.

PROTUNE è compatibile con l’interfaccia WBox. Per saperne di più su prestazioni e configurazioni disponibili, clicca qui.

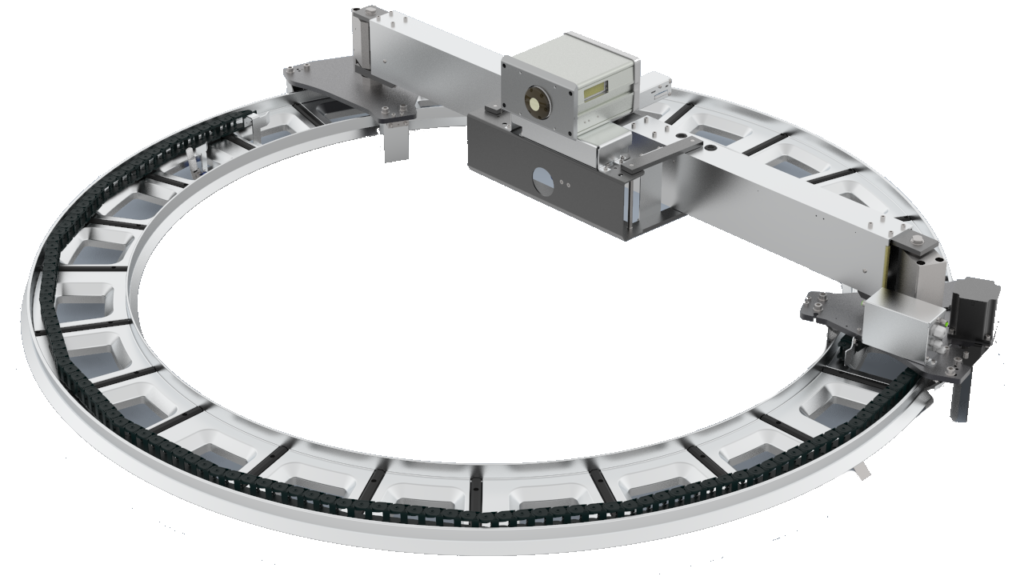

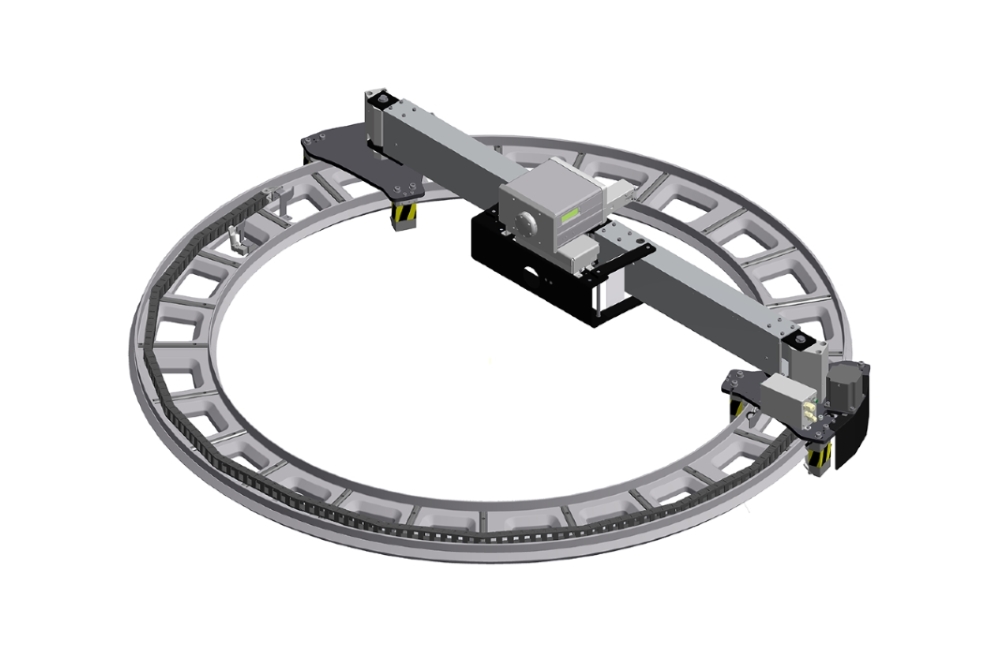

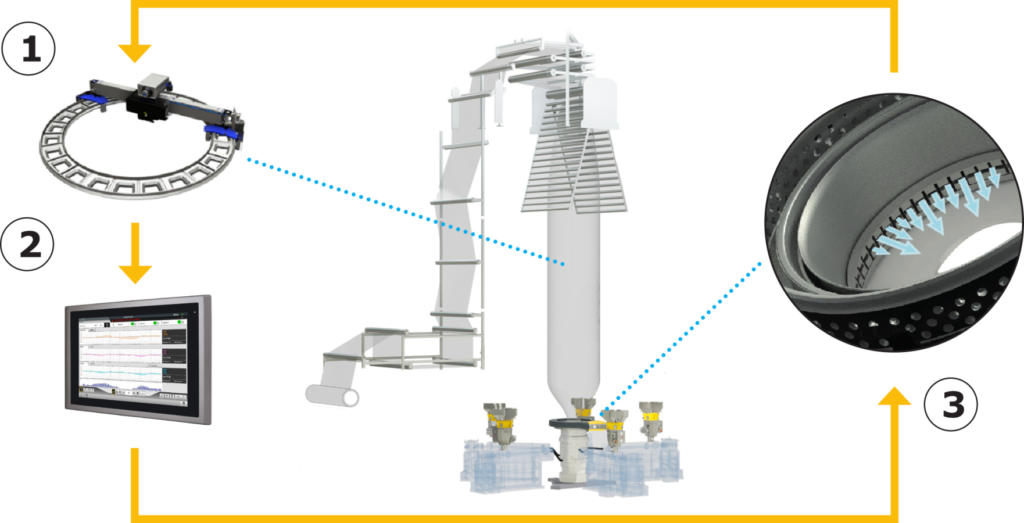

MISURATORE DI SPESSORE IN LINEA

ROTOMAT SERIE K

• Il sensore capacitivo, posto sulla ralla, si muove intorno alla bolla e misura lo spessore lungo la circonferenza al di sopra della linea di gelo.
• Il sistema calcola il valore medio di spessore e i valori istantanei in ogni posizione radiale (corrispondenti alle zone di controllo degli anelli di raffreddamento automatici).
  Sono disponibili diversi modelli di ralle: per fasce da 255 mm a 3900 mm.
• Sono disponibili sensori con rivestimenti diversi: CRS (sensore cromato per film standard, eccellente durata con film abrasivi), PVD-2 (sensore al plasma per film leggermente appiccicosi, buona durata con film leggermente abrasivi), PTFE (sensore rivestito per film appiccicosi, breve durata con film abrasivi).
• Su richiesta, PROTUNE può essere interfacciato con qualunque altro sensore disponibile sul mercato.

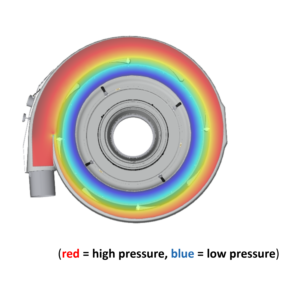

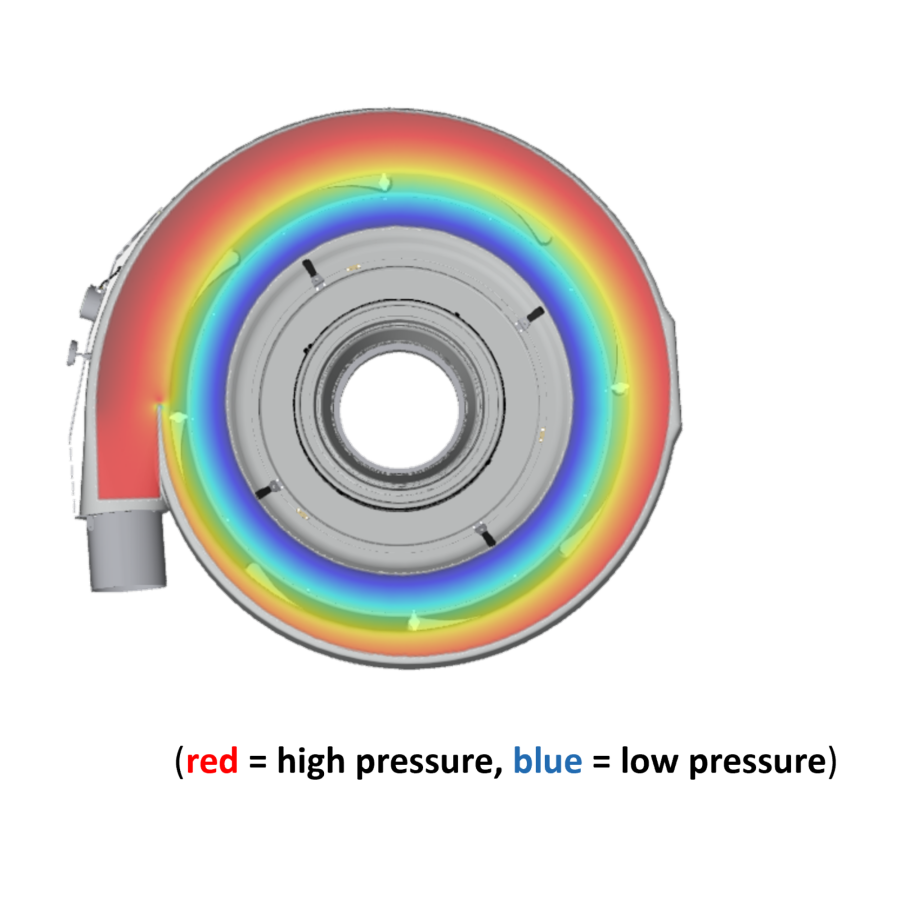

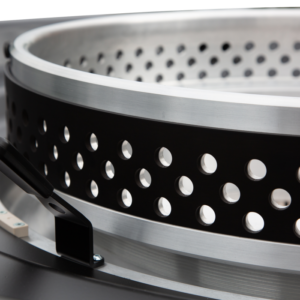

DESIGN DELL’ANELLO

Uniformità di raffreddamento e stabilità della bolla migliorate.

Grazie al design a spirale della camera dell’anello ed all’ingresso singolo dell’aria:

• Maggiore uniformità della pressione dell’aria in prossimità della bolla.
• Flusso più stabile e turbolenze ridotte.

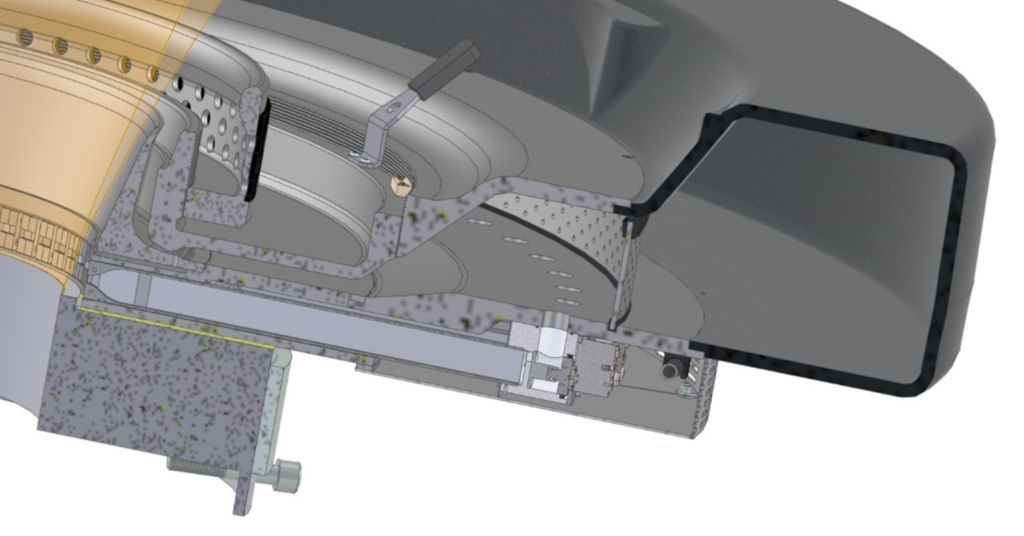

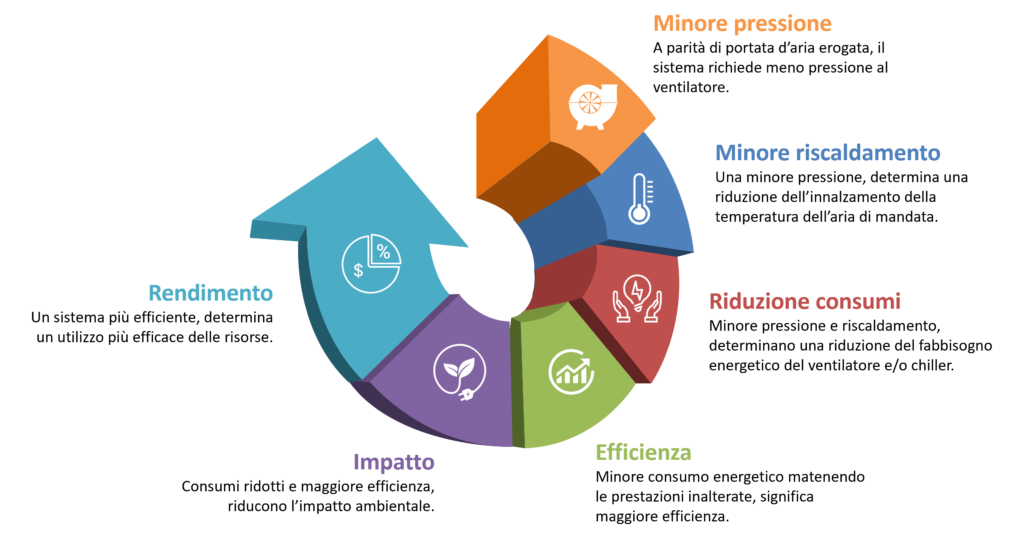

CARATTERISTICHE TECNICHE INTERNE

Minore riscaldamento dell’aria e minore pressione richiesta.

Gli ampi volumi della camera dell’anello, consentono di minimizzare le perdite di carico ed il riscaldamento dell’aria causato dall’attrito.

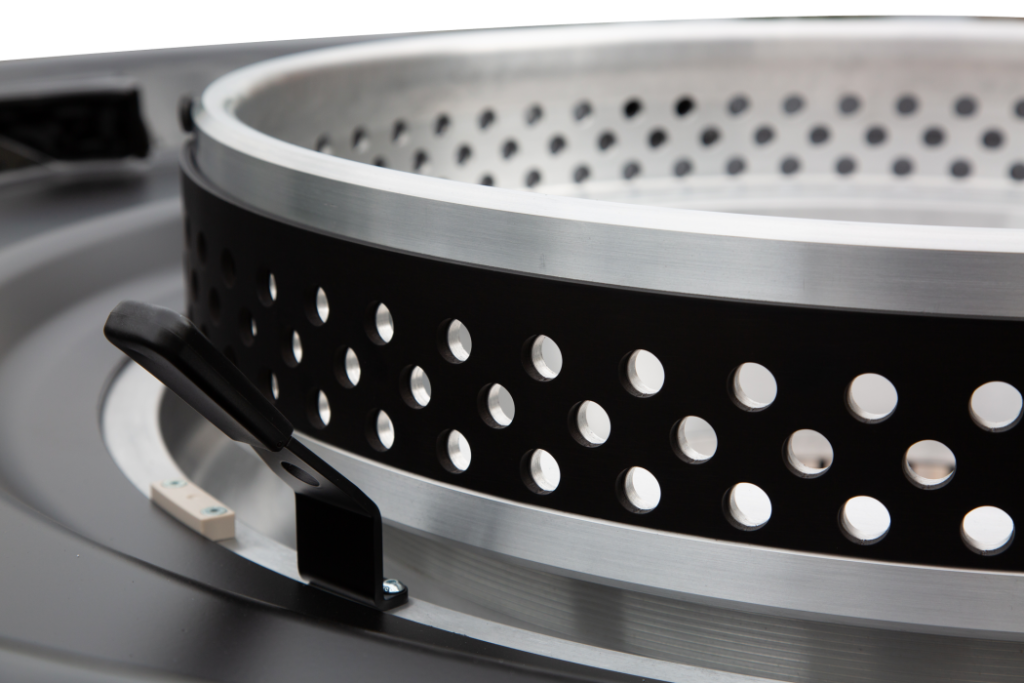

La griglia di filtraggio ad attrito minimo, convoglia e distribuisce l’aria diretta alla bolla in modo omogeneo.

Correzioni rapide e precise

• L’utilizzo di valvole controllate da servomotori assicura variazioni rapide e precise del flusso d’aria localizzato, riducendo sensibilmente il tempo necessario alla correzione dello spessore.
• L’impiego di servomotori con encoder, non richiede nessuna calibrazione o reset periodico.

Più veloce allo start-up

• All’avvio della linea, è possibile aumentare la velocità con cui vengono effettuate le misurazioni, abbattendo il 2Sigma più rapidamente e di conseguenza riducendo scarti e sprechi di materiale.
• Una volta a regime, il misuratore rallenta la velocità delle misurazioni per correzioni dello spessore più precise.

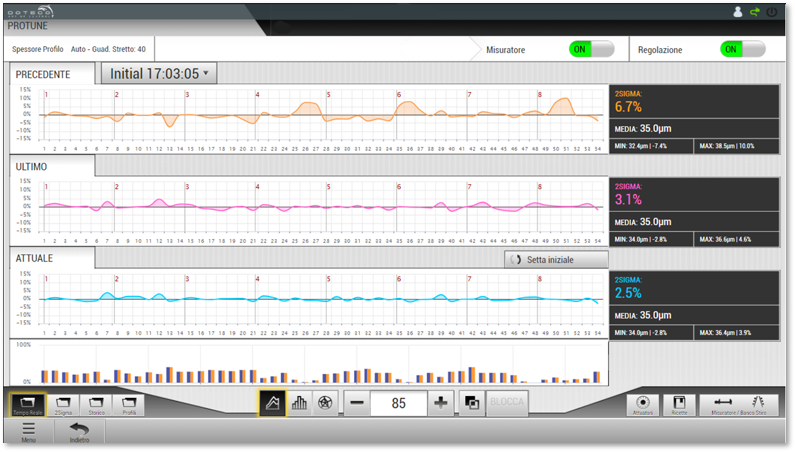

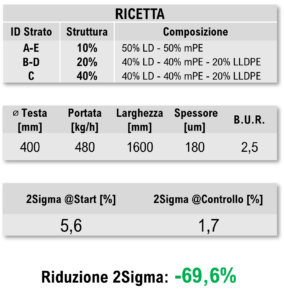

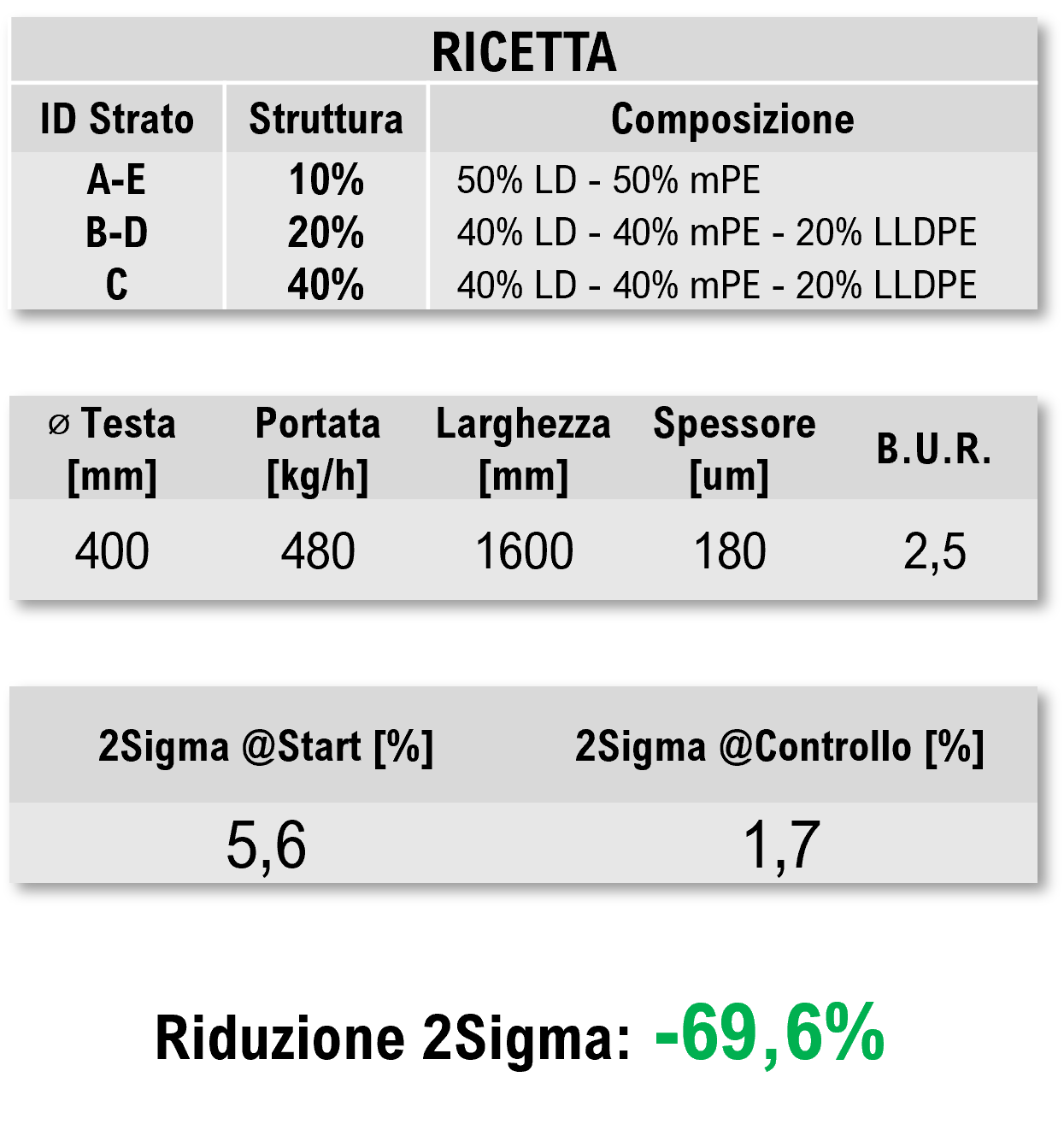

NUMERO DI STRATI: 5

DIAMETRO TESTA: 400 mm.

PRESENZA CHILLER: SI’

TEMP. MEDIA VENTILATORE: 15°C

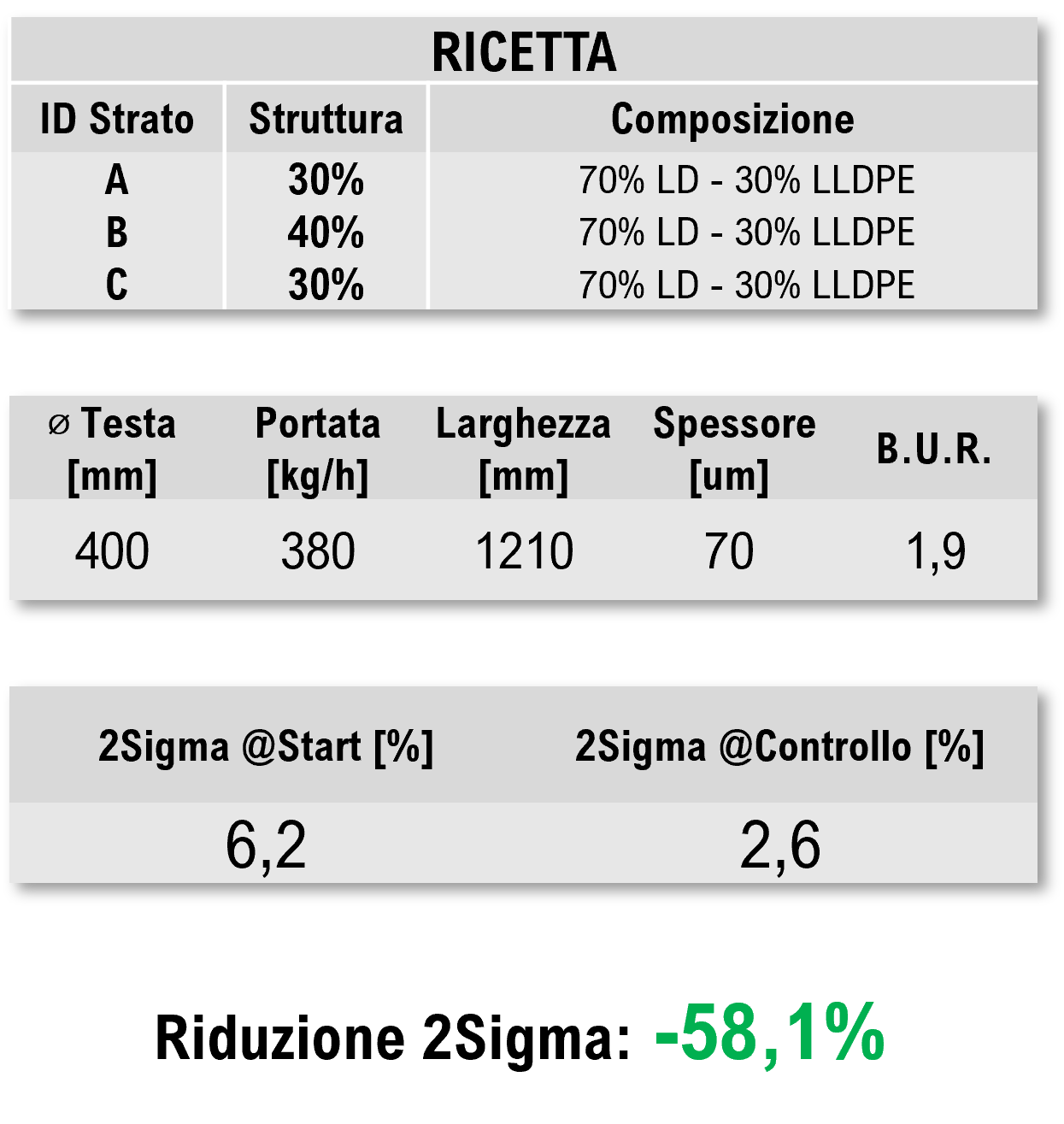

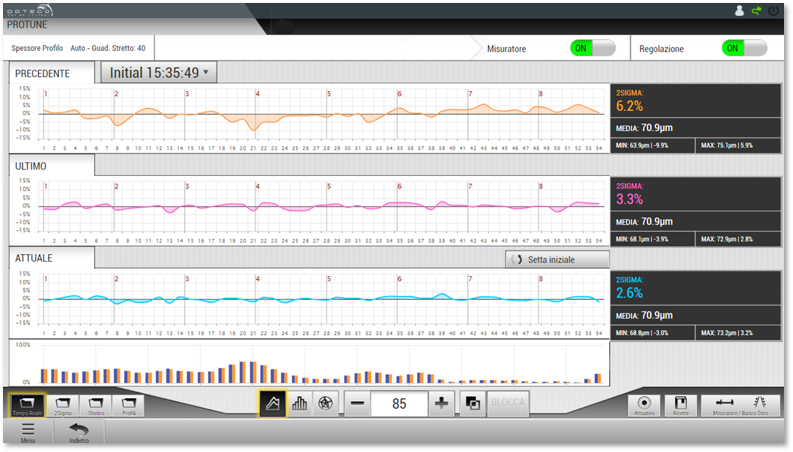

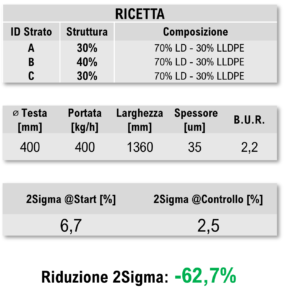

NUMERO STRATI: 3

DIAMETRO FILIERA: 400 mm.

PRESENZA CHILLER: NO

TEMP. MEDIA VENTILATORE: 35°C

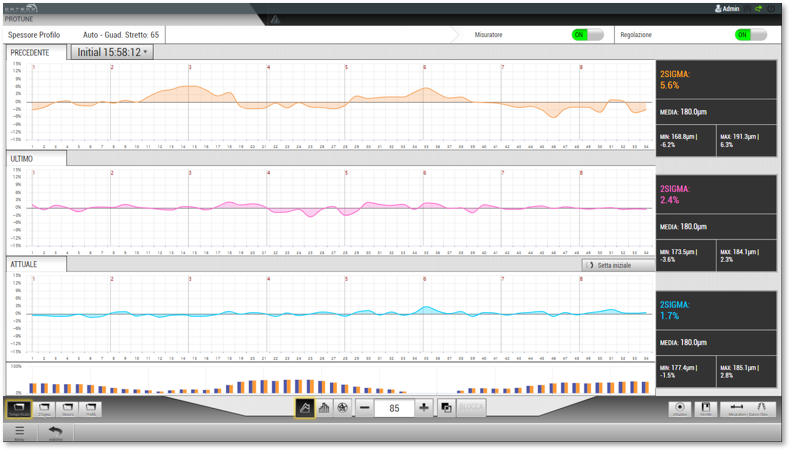

NUMERO STRATI: 3

DIAMETRO FILIERA: 400 mm.

PRESENZA CHILLER: NO

TEMP. MEDIA VENTILATORE: 35°C
