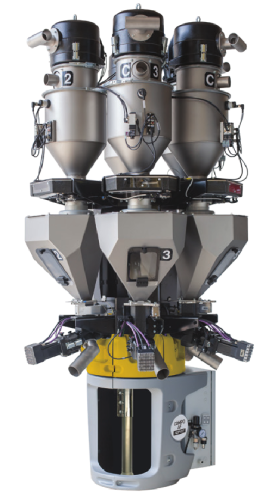

COMPO ADROIT AF – DOSATORE GRAVIMETRICO A PERDITA DI PESO PER ESTRUSORI A BOCCA AFFAMATA

C’E’ NUOVO ARRIVATO NELLA FAMIGLIA ADROIT

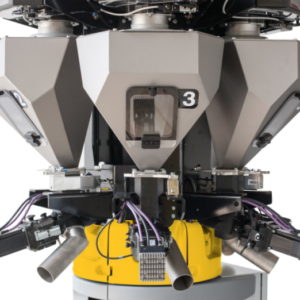

COMPO ADROIT AF è il nuovo dosatore gravimetrico specifico per processi di estrusione a bocca affamata, che richiedono una elevata precisione di dosaggio e una dispersione omogenea degli additivi. E’ disponibile in 4 taglie con portata massima fino a 200, 400, 800 e 1.300 Kg/h e con configurazione variabile da 2 a 6 ingredienti. Grazie alla struttura completamente modulare è possibile aumentare il numero di stazioni di dosaggio anche dopo l’installazione, qualora le esigenze produttive lo richiedano.

MORE INFORMATION
adroit logo3
  • La linea di dosatori ADROIT rappresenta lo stato dell’arte per quanto riguarda i sistemi di dosaggio gravimetrico e controllo di estrusione.
  • La progettazione e la scelta dei materiali viene curata in ogni minimo dettaglio, per poter offrire un prodotto altamente performante ed affidabile che permette di massimizzare il ritorno sugli investimenti.
BLENDO ADROIT MODULARITY
  • Struttura completamente modulare, da 2 a 6 componenti.
  • Kit completo “fai da te” per l’installazione di stazioni di dosaggio aggiuntive.
  • Totale adattabilità alle esigenze dell’utilizzatore, anche se queste cambiano nel corso del tempo.

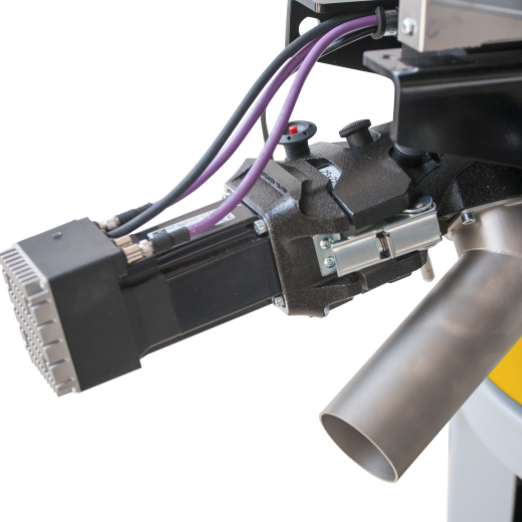

compo adroit af dosaggio

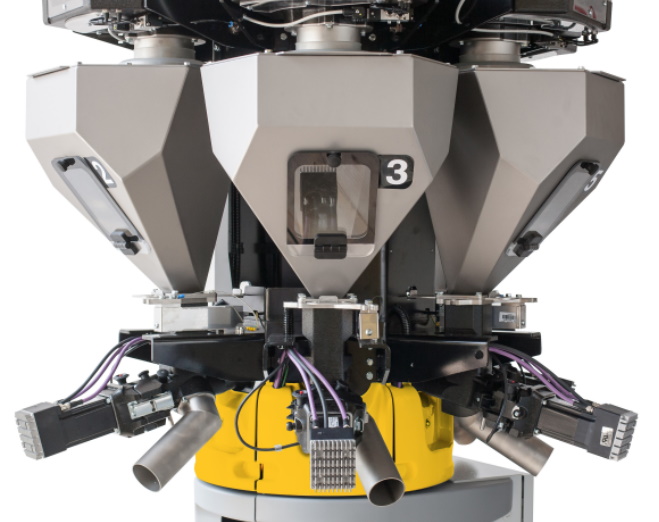

  • Controllo gravimetrico del dosaggio di ogni singolo componente.
  • Le celle di carico misurano tutto il materiale presente nell’unità di dosaggio, non solo quello all’interno delle tramogge.
  • Dosatori a vite inclinati per migliorare l’accuratezza di dosaggio e prevenire indesiderati fenomeni di ‘spillamento’.
  • Viti di dosaggio controllate da motori brushless a trasmissione diretta (senza riduttore) con ampio range di rotazione.
BLENDO ADROIT CASCADE
  • Mescolatore a cascata per un’ottimale dispersione degli additivi, anche con ingredienti di differente peso specifico o granulometria

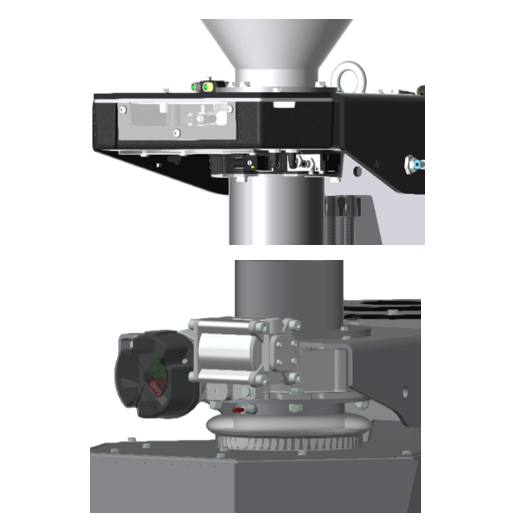

compo adroit af valves

Ogni stazione di dosaggio può essere equipaggiata con valvola refill di tipo “a serranda” o “farfalla”.

  • Valvole a serranda sono indicate per granuli a buona scorrevolezza.
  • Valvole a farfalla sono ideali per materiali a bassa scorrevolezza come flakes o regrind.
BLENDO ADROIT SCREWS
  • Viti di dosaggio caratterizzate da un ampio range di portate, adatte per granuli, flakes o regrind.
BLENDO ADROIT HOPPER
  • Tutte le parti a contatto con gli ingredienti sono realizzate in acciaio inox satinato o in materiali e finiture di grado alimentare.
BLENDO ADROIT CABINET
  • Il quadro elettrico a bordo macchina non necessita di nessun spazio a pavimento e riduce i tempi d’installazione
  • L’intero cablaggio del dosatore è effettuato dal costruttore.
BLENDO ADROIT REMOVING SCREW
  • Viti di dosaggio facilmente accessibili senza l’utilizzo di attrezzi, per una pulizia rapida ed accurata.
  • Risparmio sui costi d’installazione. L’intero cablaggio del dosatore è effettuato dal costruttore.
BLENDO ADROIT DRAIN SPOUT
  • Bocchello di scarico per un agevole e rapido svuotamento della tramoggia.
BLENDO ADROIT GATE
  • Serranda manuale che permette di ispezionare la vite di dosaggio senza svuotare la tramoggia.

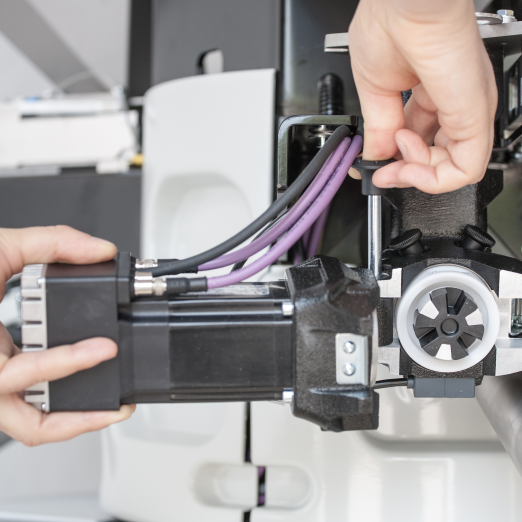

compo adroit af easy
  • Pratico ed agevole accesso a tutti i componenti.
BLENDO ADROIT CLEANING WINDOW
  • Tramogge di dosaggio con ampia finestra d’ispezione una per rapida ed efficace pulizia.
BLENDO ADROIT CALIBRATION WEIGHT
  • Kit di pesi campione dedicati per la calibrazione delle celle di carico.

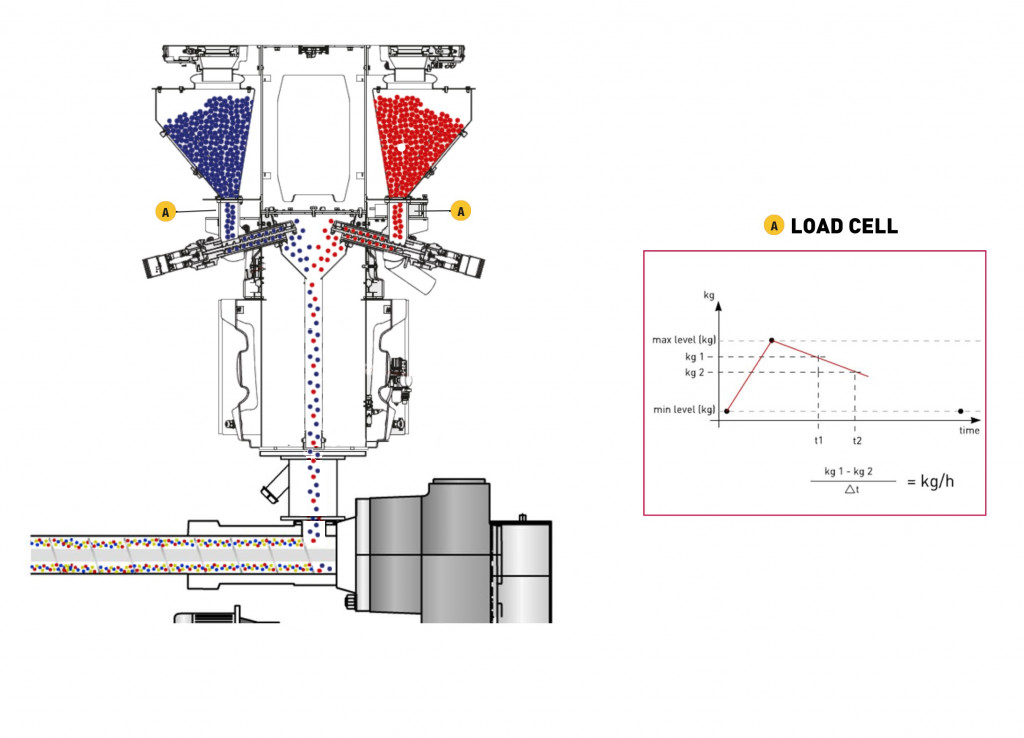

OPERATIVITA’ DEL DOSATORE GRAVIMETRICO CONTINUO

  • Dosaggio preciso a perdita di peso in continuo.
  • Misura della perdita di peso di ogni ingrediente.
  • Tutti gli ingredienti vengono dosati simultaneamente tramite coclea direttamente nella bocca dell’estrusore, attraverso il mescolatore a cascata.
  • I dosatori sono controllati singolarmente per raggiungere e mantenere i rapporti di dosaggio e portata preimpostati.

AZIONE DEL MESCOLATORE A CASCATA

  • Gli ingredienti vengono dosati simultaneamente, nella giusta proporzione, direttamente nel mescolatore a cascata dove, grazie al confluire dei flussi dei diversi ingredienti, si ottiene una miscela omogenea ed una perfetta dispersione degli additivi.

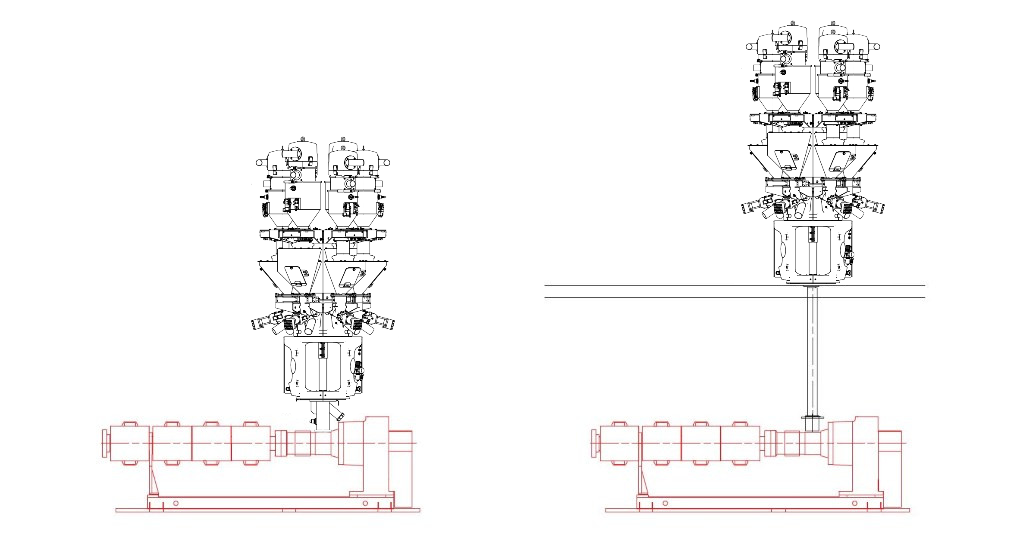

  • Direttamente sulla bocca di estrusione
  • Su mezzanino, alimentando per gravità la tramoggia di carico della macchina di processo
BLENDO ADROIT SMART CONVEY

SISTEMA INTEGRATO DI CARICAMENTO CON VUOTO CENTRALIZZATO (SMARTCONVEY)

Sistema di caricamento pneumatico completamente automatico, facilmente gestito dalla stessa interfaccia impiegata per il dosatore gravimetrico. Una o più pompe aspiranti servono tutti i ricevitori installati sui dosatori Doteco. L’ associazione tra i ricevitori e le pompe è impostabile da configurazione. I ricevitori associati alla stessa pompa sono serviti uno alla volta, in una sequenza con priorità assegnata automaticamente dal dosatore gravimetrico. Il sistema integra una funzione di controllo attivo di caricamento per ridurre gli sprechi di materiale.

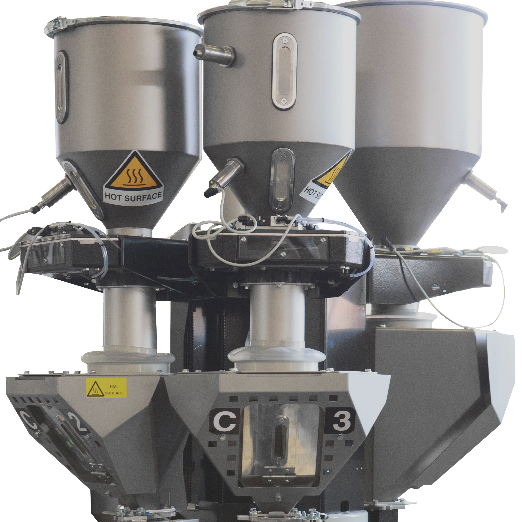

COMPO ADROIT AF HT

VERSIONE HT

Versione per alte temperature, progettata specificatamente per il dosaggio di materiali igroscopici, come ad esempio il PET.
Il dosatore è equipaggiato con speciali componenti resistenti al calore, capaci di mantenere inalterate le loro caratteristiche fino a temperature di 180°.
Inoltre, una serie di scudi protettivi assicurano all’utilizzatore di poter operare in totale sicurezza.

tronchetto_magn_p

TRONCHETTO ADATTATORE CON GRIGLIA MAGNETICA

  • Tronchetto adattatore con griglia magnetica estraibile a cassetto
tronchetto

TRONCHETTO ADATTATORE

  • Tronchetto adattatore a misura con bocchello di scarico e serranda manuale
tramoggia

TRAMOGGE DI PRESTOCCAGGIO

  • Disponibili anche per il montaggio a mezzanino.
DOTECO - DOSO-ST

DOSAGGIO DI ADDITIVI

  • Dosatore volumetrico per additivi, progettato per essere montato direttamente sul tronchetto, tra il dosatore e l’estrusore.

MAGGIORI INFORMAZIONI

sonde

SONDE PER ASPIRAZIONE DI MATERIALI

  • Modelli differenti per assicurare un’aspirazione ottimale, indipendentemente dal peso specifico apparente.

MAGGIORI INFORMAZIONI

AMPIA GAMMA DI OPZIONI DI COLLEGAMENTO PER IL CONTROLLO REMOTO E L’ACQUISIZIONE DATI

  • OPC via Ethernet (singolo entry-point)
  • OPC via CanBus (singolo o multi entry-point)
  • ModBus TCP/IP (singolo entry-point)
  • S485/422 ModBus (singolo o multi entry-point)
  • Profibus (singolo o multi entry-point)
  • CanBus (singolo o multi entry-point)
  • Profinet (singolo entry-point)
  • Ethernet I/P (singolo entry point)
