ConvyMate – Sistema di caricamento con vuoto centralizzato (stand alone)

convymate coex
freccia

Sistema di trasporto pneumatico con produzione del vuoto centralizzata, in alternativa all’impiego di caricatori singoli, per alimentare più macchine di processo risolvendo con efficacia e razionalità le problematiche della distribuzione delle materie prime.

MAGGIORI INFORMAZIONI
  • Gestisce contemporaneamente fino a 8 pompe aspiranti e 64 ricevitori
  • L’associazione tra i ricevitori e le pompe è liberamente impostabile da configurazione
  • I ricevitori associati alla stessa pompa sono serviti uno alla volta, in una sequenza con priorità assegnata automaticamente
  • Ciascun ricevitore è dotato di un proprio microprocessore in comunicazione seriale con gli altri ed il controllore master
  • Il ciclo di carico può essere gestito sia a tempo che a volume (sensore di livello)
  • Il display touch screen fornisce una interfaccia utente intuitiva che rende più semplice la gestione del sistema
  • Segnalatore d’allarme lampeggiante
  • Messaggi di allarme e diagnostica in testo esteso
  • Risparmio sui costi di installazione
  • Predisposizione per la futura espansione: è possibile aggiungere ricevitori semplicemente collegandoli alla rete esistente
  • Cablaggio con cavi (di alimentazione e comunicazione seriale) per il collegamento seriale dei ricevitori e del controllore master
  • Stato MarciaStop
  • Timeout di caricamento/Tempo di caricamento (per caricatori senza sensore di livello)
  • Stazione con livello di priorità
  • Intervallo di pulizia
  • Scelta del ricevitor
  • Tempo di arresto soffiante
  • Allarmi:
    • – Blocco termico della pompa
    • – Caricamento non effettuato
    • – Errore di comunicazione
  • Gestisce contemporaneamente fino a 8 pompe aspiranti e 64 ricevitori assegnati a qualsiasi combinazione di pompe
  • Un collettore pneumatico collega i ricevitori all’unità aspirante assegnata che alimenta tutti i ricevitori, uno alla volta, in una sequenza basata sulla domanda, gestita da un sistema di controllo centralizzato
  • I ricevitori associati alla stessa pompa sono serviti uno alla volta, in una sequenza con priorità assegnata automaticamente
convymate_mono

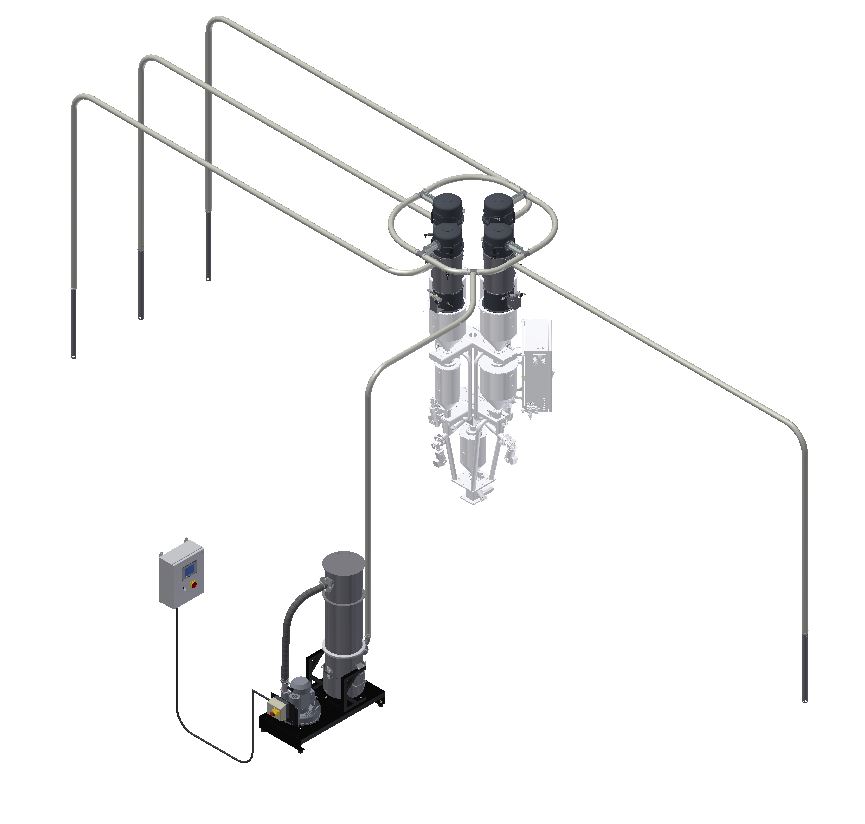

Interfaccia operatore facile da utilizzare, con le seguenti funzioni:

  • Run/Stop
  • Time out di caricamento / tempo di caricamento (per ricevitori senza sensore di massimo livello)
  • Impostazione delle stazioni prioritarie
  • Tempo di spurgo
  • Selezione del livello di vuoto
  • Impostazione del tempo di spegnimento
  • Lampada allarme lampeggiante: pompa sovraccaricata, time-out di caricamento, caricamento non effettuato, errore di comunicazione
  • Alarm messages and diagnostics in plain text
sonde

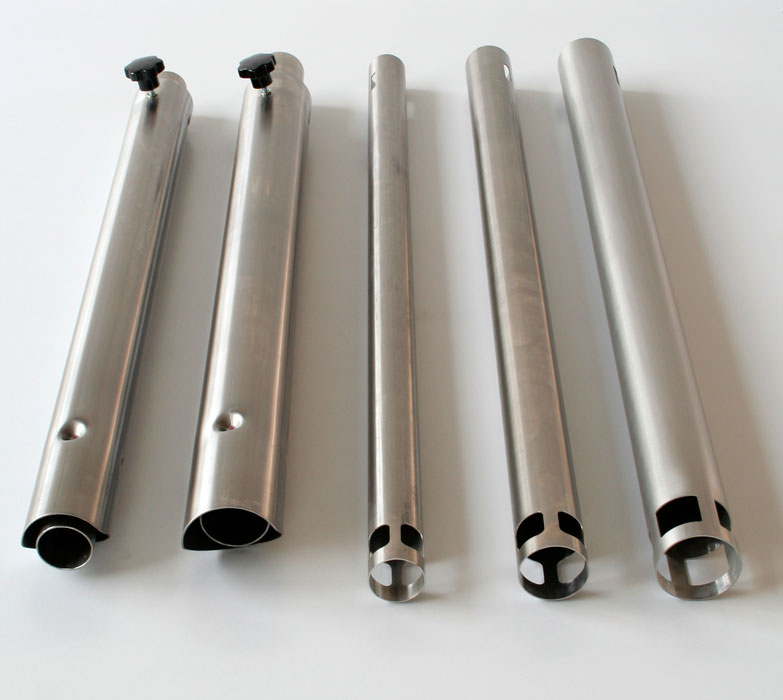

  • Sonda aspirante.
  • Disponibile in cinque diversi diametri.
  • Regolazione dell’aria indotta.
  • Disponibili sonde a doppio tubo.
rivevitore_sensore(1)

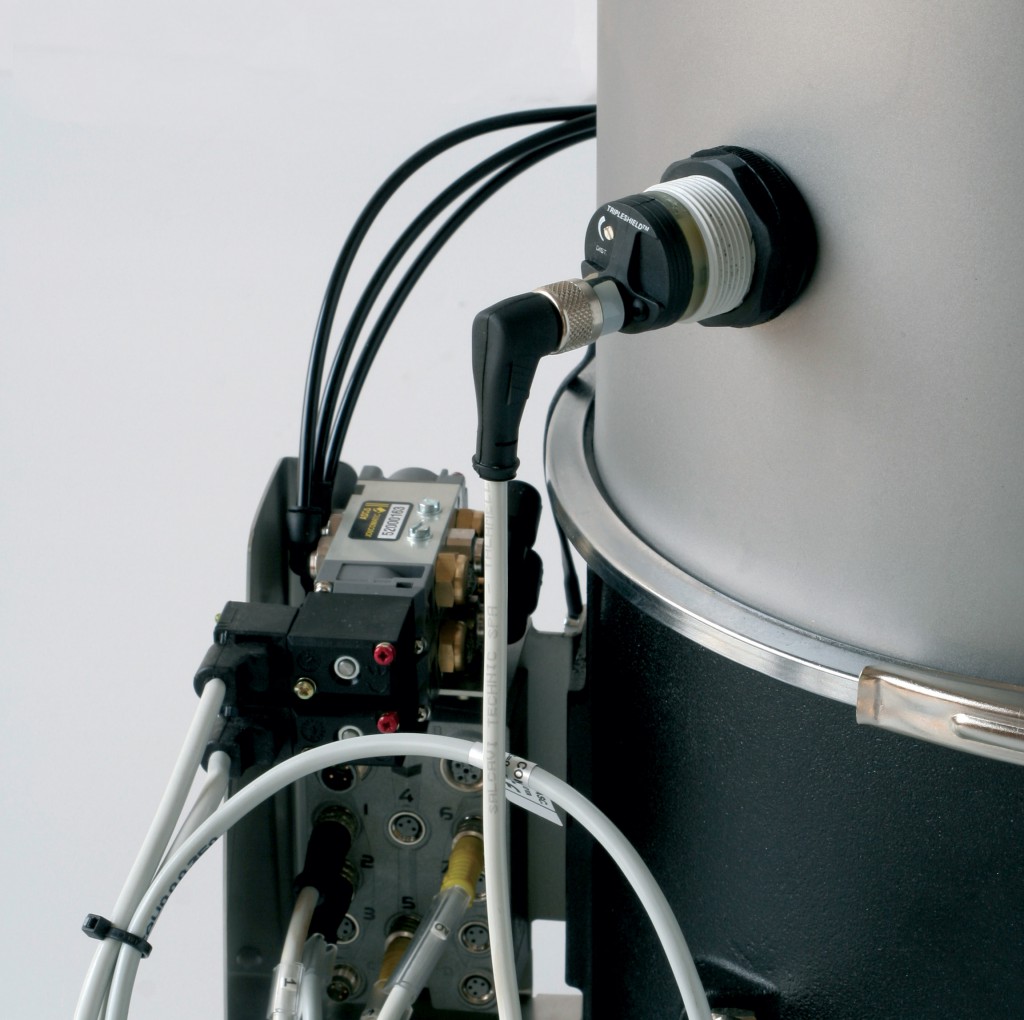

  • Il sensore di livello evita l’impostazione dei tempi di caricamento. Il ricevitore si riempie fino al raggiungimento del volume specificato, ottimizzando l’efficienza del caricamento, e quindi del trasporto.
ricevitore_fondo

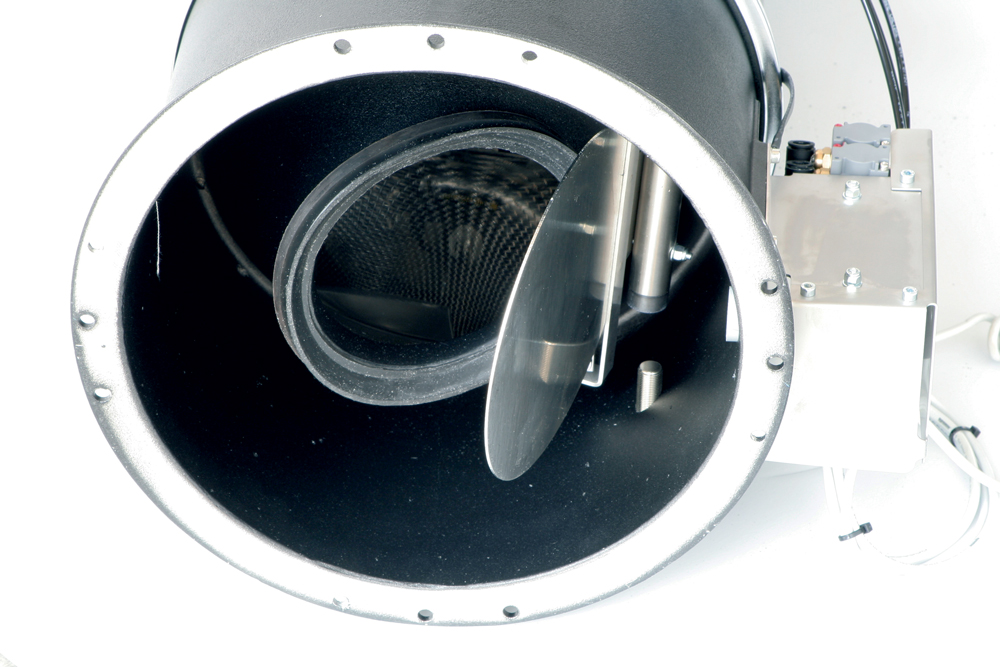

  • Ampio scarico per agevolare la fuoriuscita del materiale senza la formazione di ponti. La guarnizione in gomma assicura una perfetta tenuta della valvola a clapet in fase di aspirazione, anche in presenza di residui di materiale.
  • Valvola a clapet incernierata con sensore magnetico integrato insensibile alla polvere.
Valota-015

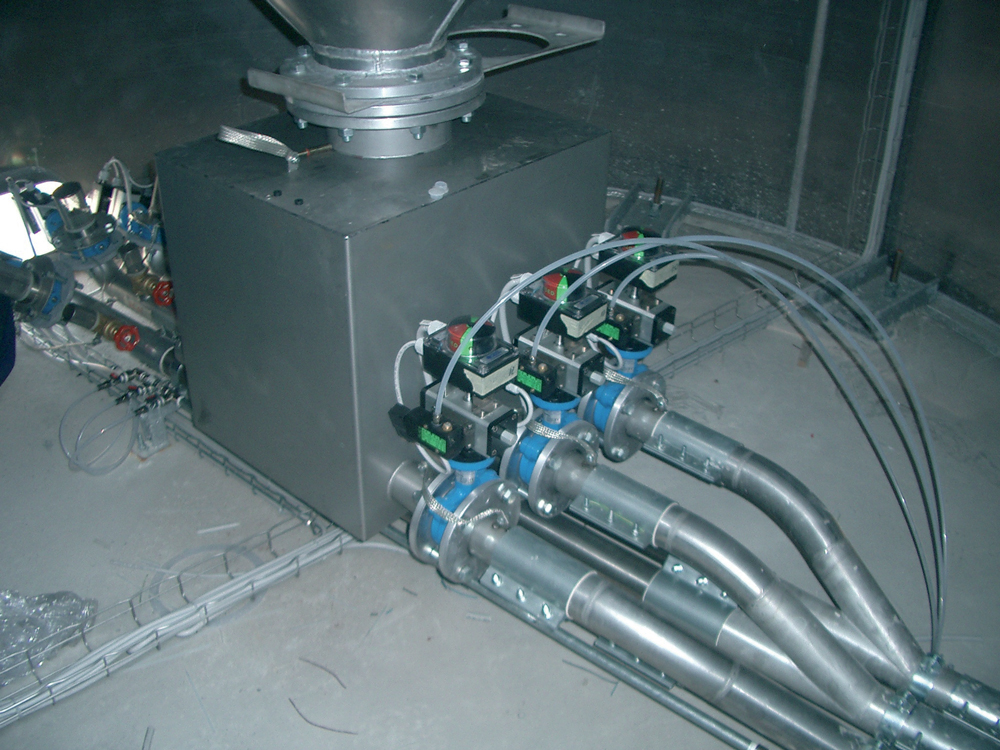

  • Valvole di aspirazione sotto silos con prese pneumatiche multiple.
doteco_soffiante_low_150722

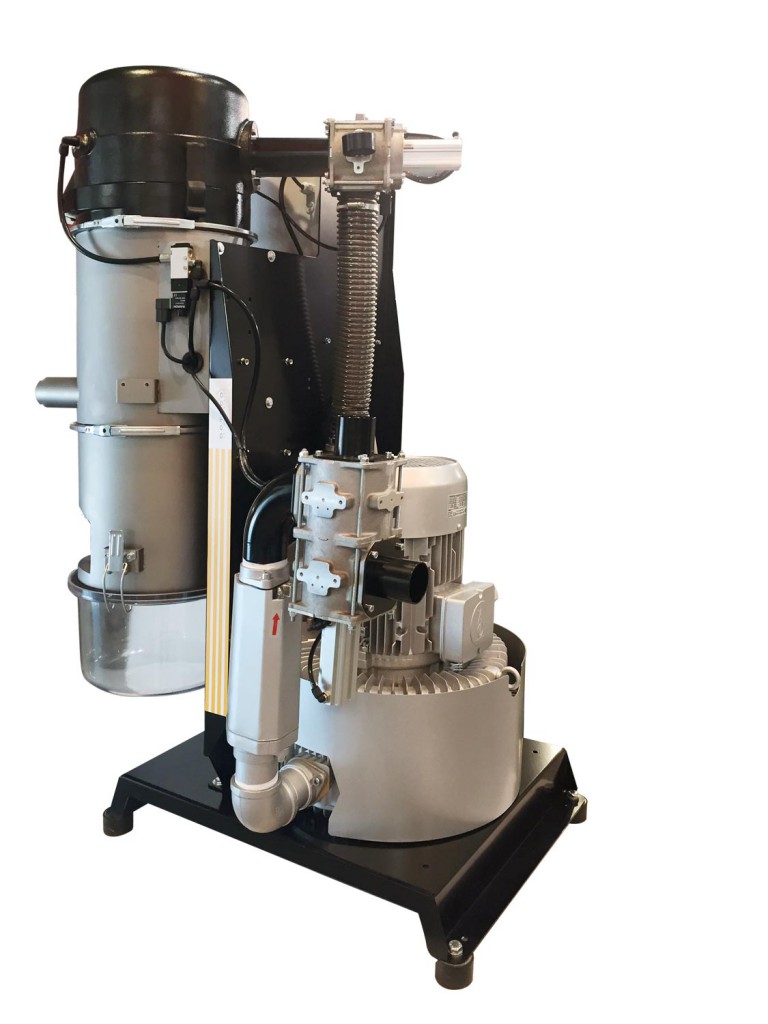

  • Pulizia del filtro automatica ad ogni sequenza di carico, mediante getto d’aria compressa di rete, accumulata nel serbatoio integrato nel coperchio.
tubi

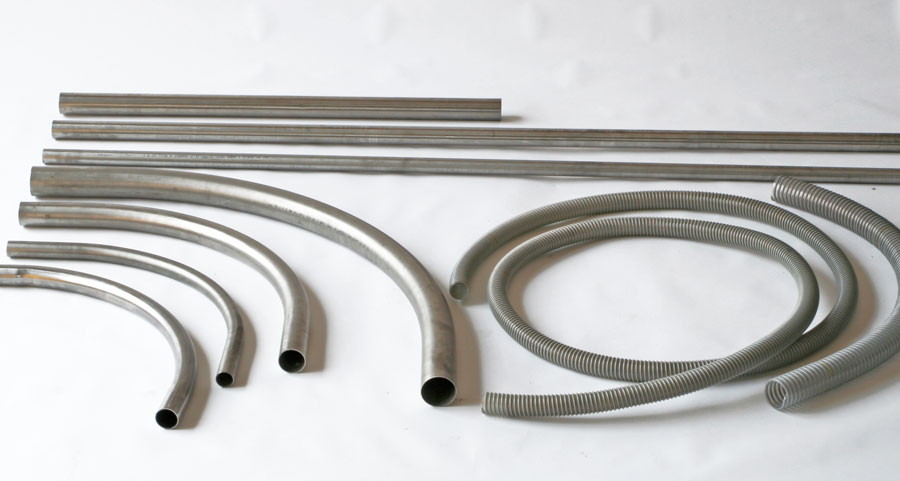

  • Tubazioni rigide in acciaio Inox o tubo flessibile antistatico in PUP.
Suction_Box

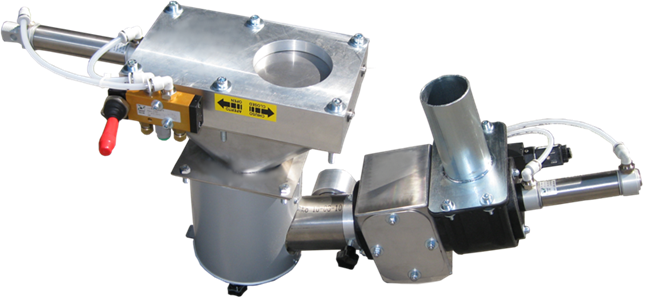

  • Valvola di aspirazione sotto silo.

icona_doc_giallo   CAC Catalogo

  • Controllo attivo del cambio materiali.
